Célula de cizalladura con precisión homologada a 3000 divisiones OIML R60 clase C, fabricada en acero niquelado y una protección IP68.

Célula de carga de cizalladura.
Construcción acero niquelado.
Sellado hermético mediante soldadura láser.
Estanqueidad IP68 (EN60529).

La entrada G5N se publicó primero en Basculas Guadalquivir.

]]>

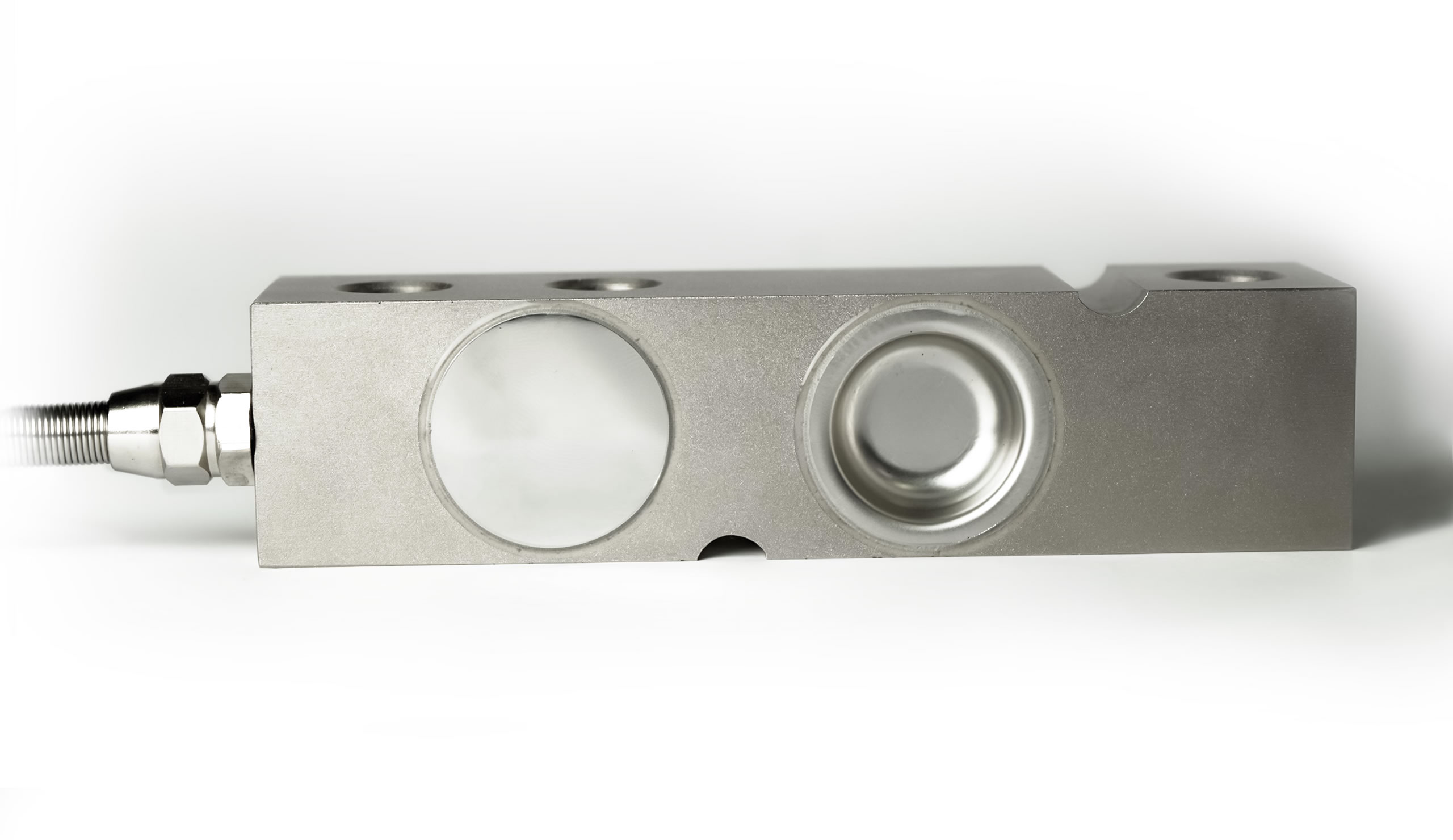

G5N

Célula de carga de cizalladura con construcción en acero niquelado y sellado hermético mediante soldadura láser.
Célula de cizalladura con precisión homologada a 3000 divisiones OIML R60 clase C, fabricada en acero niquelado y una protección IP68.

Célula de carga de cizalladura.
Construcción acero niquelado.
Sellado hermético mediante soldadura láser.
Estanqueidad IP68 (EN60529).

Categories: ,

ESPECIFICACIONES
Carga nominal (Ln) 300-500-750-1000-1500-2000-2500 kg
Clase de precisión 3000 n. OIML
Carga mínima 0 %Ln
Carga de servicio 125 %Ln
Cargas límite 150 %Ln
Error máximo combinado 0,7% N.L
Error repetibilidad < ±0.015 %Sn
Efecto de la temperatura < ±0.01 %Sn/5 °C
En el cero de la sensibilidad < ±0.006 %Sn/5 °C
Error de fluencia (30 minutos) < ±0.016 %Sn
Rango de temperatura compensado -10.. +40 ºC
Límites de temperatura -20...+70 ºC
Tensión de alimentación 5 a 12 V
Resistencia de entrada 383 Ω ó 1100 Ω ± 2 Ω
Resistencia de salida 350 Ω ó 1000 Ω ± 2 Ω
Sensibilidad nominal (Sn) 2 mV/V
Resistencia de aislamiento > 5000 MΩ

ficha G5N

Download(397 KB)

Related products

La entrada G5N se publicó primero en Basculas Guadalquivir.

]]> https://www.basculasguadalquivir.com/producto/g5n/feed/ 0 1968 G2i https://www.basculasguadalquivir.com/producto/g2i/ https://www.basculasguadalquivir.com/producto/g2i/#respond Sun, 21 May 2023 21:13:15 +0000 https://basculas.serviciosytelecom.es/basculas/?post_type=product&p=1965 Célula de carga a cizalladura con construcción en acero inoxidable y sellado hermético a soldadura láser. Para capacidades hasta 300 kg. Ideal para básculas híbridas y entornos industriales.

Célula de carga a flexión
Construcción en acero inoxidable
4000 divisiones OIML R60 clase C
Sellado hermético soldadura láser
Soporte elástico de acero inoxidable
Estanqueidad IP68 (EN60529)

La entrada G2i se publicó primero en Basculas Guadalquivir.

]]>

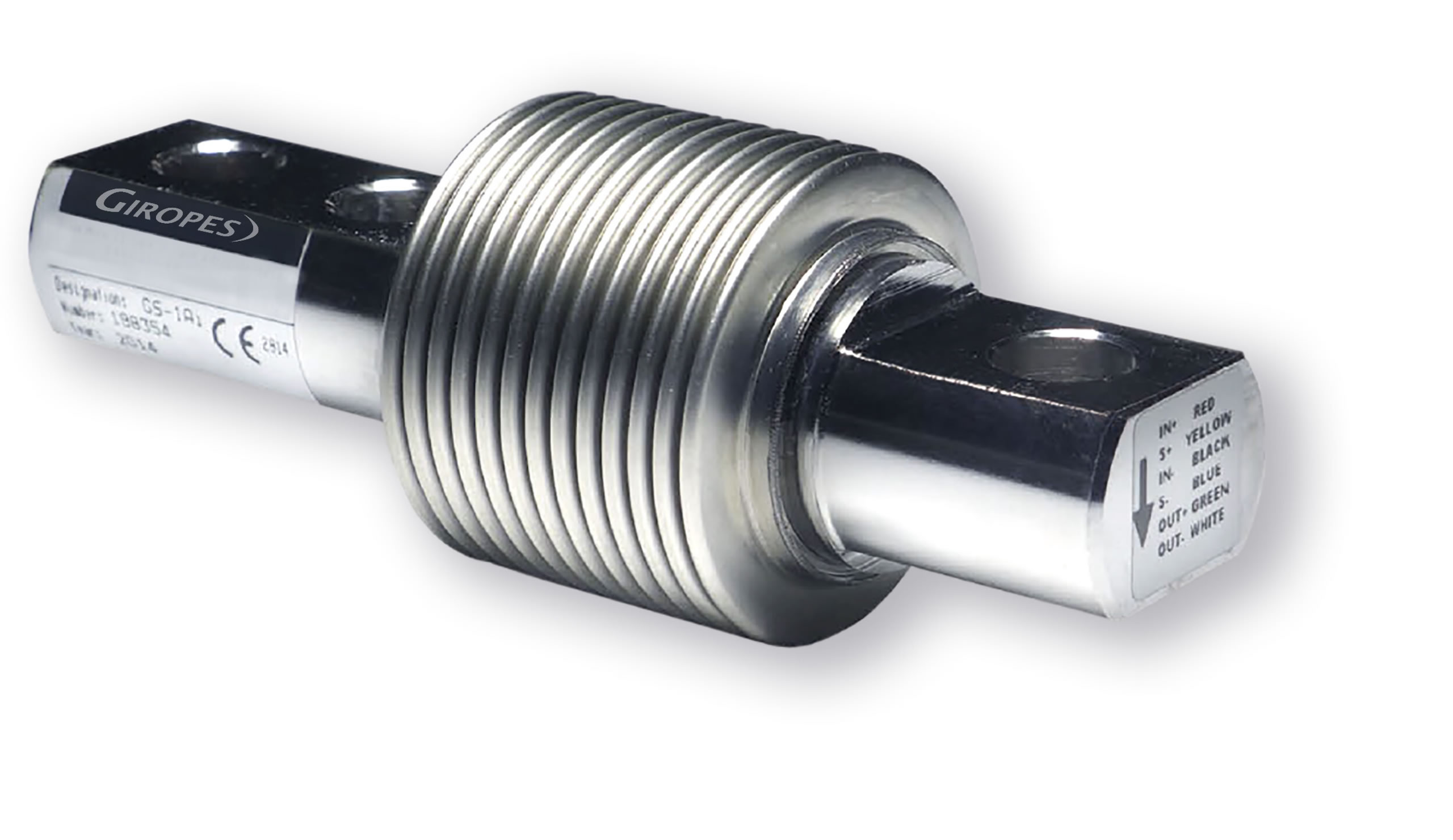

G2i

Célula de carga a cizalladura con construcción en acero inoxidable y sellado hermético a soldadura láser. Para capacidades hasta 300 kg. Ideal para básculas híbridas y entornos industriales.

Célula de carga a flexión
Construcción en acero inoxidable
4000 divisiones OIML R60 clase C
Sellado hermético soldadura láser
Soporte elástico de acero inoxidable
Estanqueidad IP68 (EN60529)

Categories: ,

ESPECIFICACIONES
Carga nominal (LN) 10-15-30-50-75-100-150-200-300 kg
Clase de precisión 4000 n. OIML
Carga mínima 0 %Ln
Carga de servicio 150 %Ln
Carga límite 200 %Ln
Máximo error combinado <±0.013 %Sn
Error repetibilidad <±0.01 %Sn
Efecto de la temperatura:
en el cero en la sensibilidad
<±0.01 %Sn/5ºC
<±0.006 %Sn/5ºC
Error de fluencia <±0.012 %Sn
Compensación de la temperatura -10..40 ºC
Límites de temperatura -20..50 ºC
Sensibilidad nominal 2±0.1% mV/V (2)
Tensión de alimentación nominal 10 V
Tensión de alimentación máxima 15 V
Resistencia de entrada 386±10% Ω
Resistencia de salida 350±10% Ω
Desequilibrio inicial (SN) < ±2 %Sn
Resistencia de aislamiento > 5000 MΩ
Deformación máxima 0.2-0.4 mm

Capacidades 10-300 kg
Protección IP68
Verificable

Carga nominal – In (kg) Clase de precisión n. OIML y = emax / vmin Material IP Metrología legal
10 C4 9000 Acero inoxidable 68 -
15 C4 9000 Acero inoxidable 68 -
30 C4 9000 Acero inoxidable 68 -
50 C4 9000 Acero inoxidable 68 M
75 C4 9000 Acero inoxidable 68 M
100 C4 9000 Acero inoxidable 68 M
150 C4 9000 Acero inoxidable 68 M
250 C4 9000 Acero inoxidable 68 -
300 C4 9000 Acero inoxidable 68 -

ficha G2i

Download(532 KB)

Related products

La entrada G2i se publicó primero en Basculas Guadalquivir.

]]> https://www.basculasguadalquivir.com/producto/g2i/feed/ 0 1965 G3S https://www.basculasguadalquivir.com/producto/g3s/ https://www.basculasguadalquivir.com/producto/g3s/#respond Sun, 21 May 2023 21:09:18 +0000 https://basculas.serviciosytelecom.es/basculas/?post_type=product&p=1962 Célula a cizalladura con construcción en acero niquelado y protección IP68. Verificable para metrología legal.

Célula de cizalladura
Versiones:
G3S (150 kg): totalmente en acero niquelado. Sellado con silicona IP68
G3S (30 kg - 5000 kg): totalmente en acero niquelado. Sellado hermético completamente soldada IP68
3000 divisiones OIML R60 clase C.
Preajuste de esquinas optimizado para sistemas multicélulas.

La entrada G3S se publicó primero en Basculas Guadalquivir.

]]>

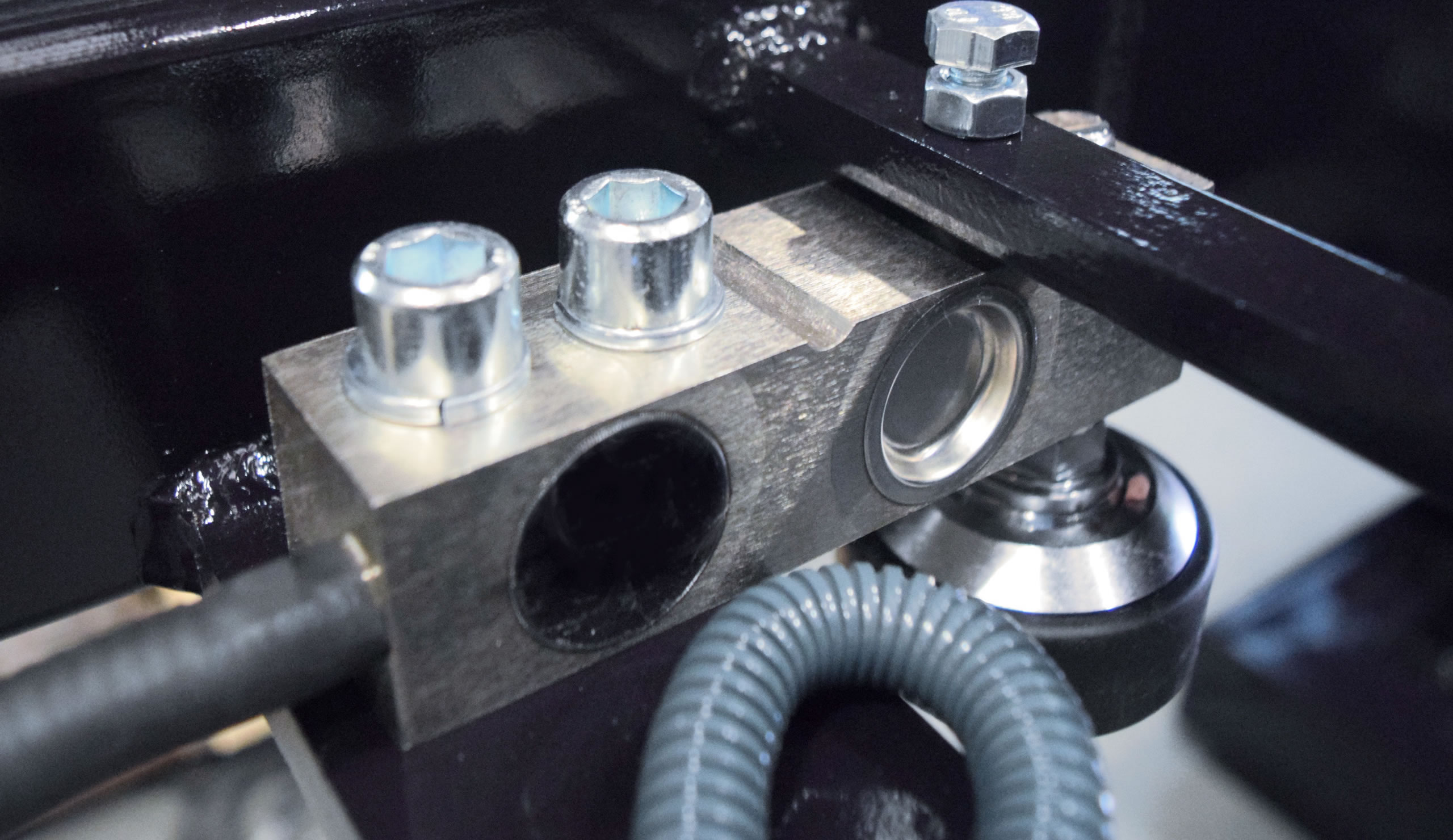

G3S

Célula a cizalladura con construcción en acero niquelado y protección IP68. Verificable para metrología legal.

Célula de cizalladura
Versiones:
G3S (150 kg): totalmente en acero niquelado. Sellado con silicona IP68
G3S (30 kg – 5000 kg): totalmente en acero niquelado. Sellado hermético completamente soldada IP68
3000 divisiones OIML R60 clase C.
Preajuste de esquinas optimizado para sistemas multicélulas.

Categories: ,

ESPECIFICACIONES
Carga nominal (Ln) 150-300-750-1500-2000-2500-3000-5000 kg
Clase de preicisión 3000 n. OIML
Carga mínima 0 %Ln
Carga de servicio 150 %Ln
Cargas límite 200 %Ln
Compensación de la temperatura -10±40 ºC
Límites de temperatura -20±70 ºC
Sensibilidad nominal (Sn) 2mV/V (150-750 kg) 3 mV/V (1500-)
Tensión de alimentación recomendada 10 - 12 V
Resistencia de entrada 400±20 Ω
Resistencia de saida 352±3 Ω
Resistencia de aislamiento > 5000 MΩ

Capacidades 150-5000 kg
Protección IP68
Verificable

Carga nominal – In (kg) Clase de precisión n. OIML y = emax / vmin Material IP Metrología legal
150 C3 10000 Acero niquelado 68 M
300 C3 10000 Acero niquelado 68 M

750

 C3 10000 Acero niquelado 68 M
1500 C3 10000 Acero niquelado 68 M
2000 C3 10000 Acero niquelado 68 M
2500 C3 10000 Acero niquelado 68 M
3000 C3 10000 Acero niquelado 68 M
5000 C3 10000 Acero niquelado 68 M

ficha G3S

Download(353 KB)

Related products

La entrada G3S se publicó primero en Basculas Guadalquivir.

]]> https://www.basculasguadalquivir.com/producto/g3s/feed/ 0 1962 GTH https://www.basculasguadalquivir.com/producto/gth/ https://www.basculasguadalquivir.com/producto/gth/#respond Sun, 21 May 2023 21:06:10 +0000 https://basculas.serviciosytelecom.es/basculas/?post_type=product&p=1959 Célula de carga de doble cizalladura con capacidades de 5 a 50 t y protección IP68, ideal para entornos exigentes. Válida para metrología legal.

Célula de carga a compresión
Célula de carga de doble cizalladura
3000 divisiones OIML R60 clase C
Sellado hermético soldadura laser
Soporte elástico de acero aleado
Protegida contra descargas eléctricas mediante descagadores de gas
Protegido contra corrosión con tratamiento de níquel químico
Estanqueidad IP68 (EN60529)
Protegido contra la humedad IP68 (EN60529)

La entrada GTH se publicó primero en Basculas Guadalquivir.

]]>

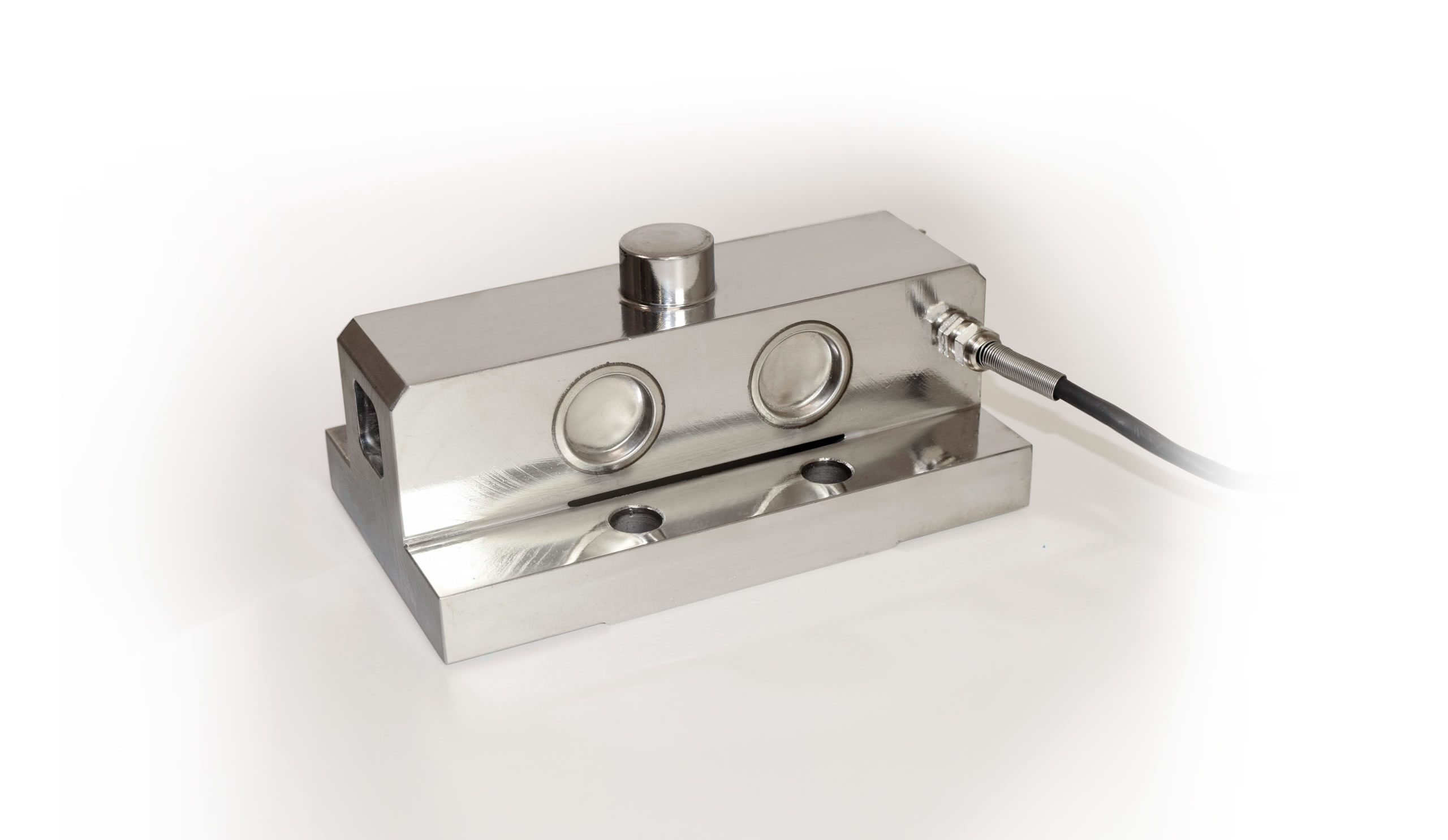

GTH

Célula de carga de doble cizalladura con capacidades de 5 a 50 t y protección IP68, ideal para entornos exigentes. Válida para metrología legal.

Célula de carga a compresión
Célula de carga de doble cizalladura
3000 divisiones OIML R60 clase C
Sellado hermético soldadura laser
Soporte elástico de acero aleado
Protegida contra descargas eléctricas mediante descagadores de gas
Protegido contra corrosión con tratamiento de níquel químico
Estanqueidad IP68 (EN60529)
Protegido contra la humedad IP68 (EN60529)

Categories: ,

ESPECIFICACIONES
Carga nominal (LN) 5000-10000-15000-20000-25000-30000-35000-50000
kg
Clase de precisión 3000 n. OIML
Carga mínima 0 %Ln
Carga de servicio 150 %Ln
Carga límite 200 %Ln
Máximo error combinado <±0.017 %Sn
Error repetibilidad <±0.015 %Sn
Efecto de la temperatura:
en el cero en la sensibilidad
<±0.01 %Sn/5ºC
<±0.006 %Sn/5ºC
Error de fluencia <±0.016 %Sn
Compensación de la temperatura -10..40 ºC
Límites de temperatura -20..50 ºC
Sensibilidad nominal 2±0.1% mV/V (2)
Tensión de alimentación nominal 10 V
Tensión de alimentación máxima 15 V
Resistencia de entrada 766±10% Ω
Resistencia de salida 700±10% Ω
Desequilibrio inicial (SN) < ±2 %Sn
Resistencia de aislamiento > 5000 MΩ
Deformación máxima 0.2-0.4 mm

Capacidades 5-50 t
Protección IP68
Verificable

Carga nominal – In (t) Clase de precisión n. OIML y = emax / vmin Material IP Metrología legal
5 C3 8000 Acero inoxidable 68 -
10 C3 8000 Acero inoxidable 68 -
15 C3 8000 Acero inoxidable 68 -
20 C3 8000 Acero inoxidable 68 M
25 C3 8000 Acero inoxidable 68 M
30 C3 8000 Acero inoxidable 68 M
35 C3 8000 Acero inoxidable 68 -
50 C3 8000 Acero inoxidable 68 -

ficha GTH

Download(357 KB)

FICHA TÉCNICA GTH

Download(293 KB)

GTH

Related products

La entrada GTH se publicó primero en Basculas Guadalquivir.

]]> https://www.basculasguadalquivir.com/producto/gth/feed/ 0 1959 G1i https://www.basculasguadalquivir.com/producto/g1i-copia/ https://www.basculasguadalquivir.com/producto/g1i-copia/#respond Sun, 21 May 2023 21:02:32 +0000 https://basculas.serviciosytelecom.es/basculas/?post_type=product&p=1956 Célula de carga a cizalladura con construcción en acero inoxidable y sellado hermético a soldadura láser. Con múltiples aplicaciones, ideal para básculas híbridas y entornos industriales.

Célula de carga a flexión/cizalladura 4000 divisiones OIML R60 clase C
Construcción en acero inoxidable
Sellado hermético soldadura láser
Estanqueidad IP69k (EN60529)

La entrada G1i se publicó primero en Basculas Guadalquivir.

]]>

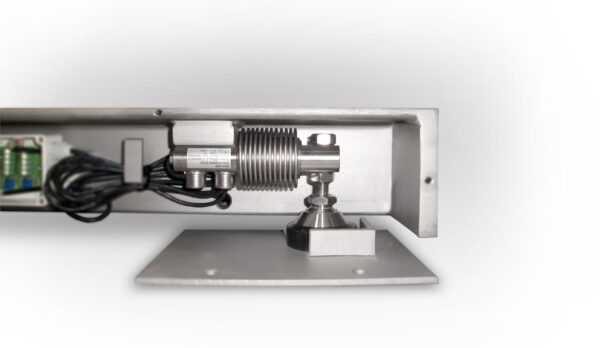

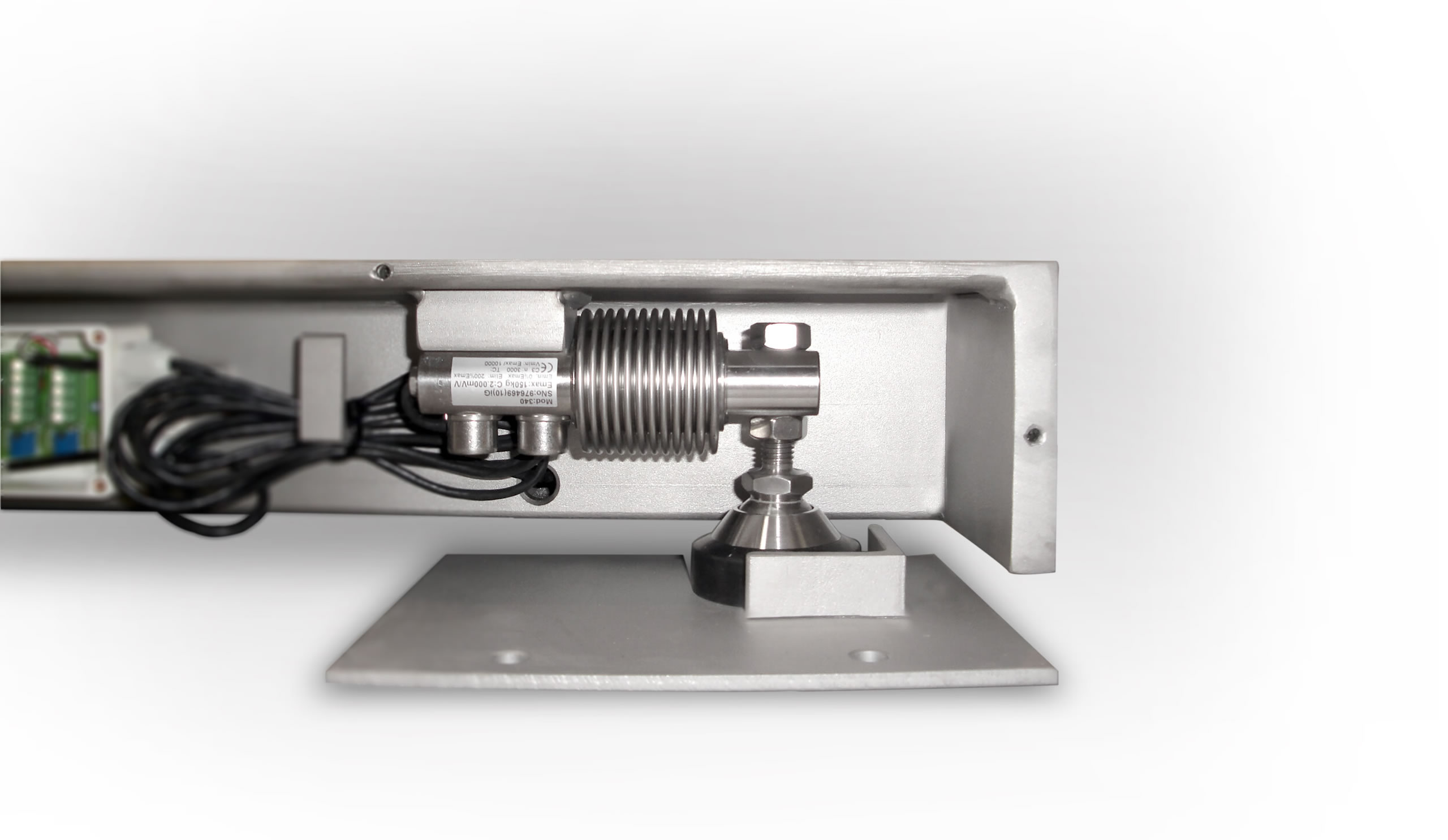

G1i

Célula de carga a cizalladura con construcción en acero inoxidable y sellado hermético a soldadura láser. Con múltiples aplicaciones, ideal para básculas híbridas y entornos industriales.

Célula de carga a flexión/cizalladura 4000 divisiones OIML R60 clase C
Construcción en acero inoxidable
Sellado hermético soldadura láser
Estanqueidad IP69k (EN60529)

Categories: ,

ESPECIFICACIONES
Carga nominal (LN) 50-75-100-150-200-300-500-750-1000-1500 kg
Clase de precisión 4000 n. OIML
Carga mínima 0 %Ln
Carga de servicio 150 %Ln
Carga límite 200 %Ln
Máximo error combinado <±0.017 %Sn
Error repetibilidad <±0.015 %Sn
Efecto de la temperatura:
en el cero en la sensibilidad
<±0.01 %Sn/5ºC
<±0.006 %Sn/5ºC
Error de fluencia <±0.016 %Sn
Compensación de la temperatura -10..40 ºC
Límites de temperatura -20...50 ºC
Sensibilidad nominal 2±0.1% mV/V (2)
Tensión de alimentación nominal 10 V
Tensión de alimentación máxima 15 V
Resistencia de entrada 386Ω ± 2%
Resistencia de salida 350 ± 3Ω
Desequilibrio inicial (SN) < ±2 %Sn
Resistencia de aislamiento > 5000
Deformación máxima 0.2-0.4
Longitud del cable 5 m



Capacidades 50-1500 kg
Protección IP69K
Verificable

Carga nominal – In (kg) Clase de precisión n. OIML y = emax / vmin Material IP Metrología legal
50 C4 9000 Acero inoxidable 69k M
75 C4 9000 Acero inoxidable 69k M
100 C4 9000 Acero inoxidable 69k M
150 C4 9000 Acero inoxidable 69k M
200 C4 9000 Acero inoxidable 69k M
300 C4 9000 Acero inoxidable 69k -
500 C4 9000 Acero inoxidable 69k -
750 C4 9000 Acero inoxidable 69k -
1000 C4 9000 Acero inoxidable 69k -
1500 C4 9000 Acero inoxidable 69k -

ficha G1I

Download(377 KB)

FICHA TÉCNICA G1i

Download(407 KB)

G1i

Related products

La entrada G1i se publicó primero en Basculas Guadalquivir.

]]> https://www.basculasguadalquivir.com/producto/g1i-copia/feed/ 0 1956 G5i https://www.basculasguadalquivir.com/producto/g5i/ https://www.basculasguadalquivir.com/producto/g5i/#respond Sun, 21 May 2023 20:57:52 +0000 https://basculas.serviciosytelecom.es/basculas/?post_type=product&p=1953 Célula a cizalladura con construcción en acero inoxidable y sellado hermético a soldadura láser perfecto para mantener la célula en perfectas condiciones delante situaciones de suciedad o expuesta a agua a presión para la limpieza del equipo de pesaje.

La entrada G5i se publicó primero en Basculas Guadalquivir.

]]>

G5i

Célula a cizalladura con construcción en acero inoxidable y sellado hermético a soldadura láser perfecto para mantener la célula en perfectas condiciones delante situaciones de suciedad o expuesta a agua a presión para la limpieza del equipo de pesaje.

Categories: ,

PESAJE FIABLE Y PRECISO: TANQUES, TOLVAS, REACTORES Y SILOS DE PESAJE
Damos respuesta a la necesidad de los sistemas de pesaje de
tolvas y silos, ofreciendo los diferentes componentes y dispositivos para completar su instalación.

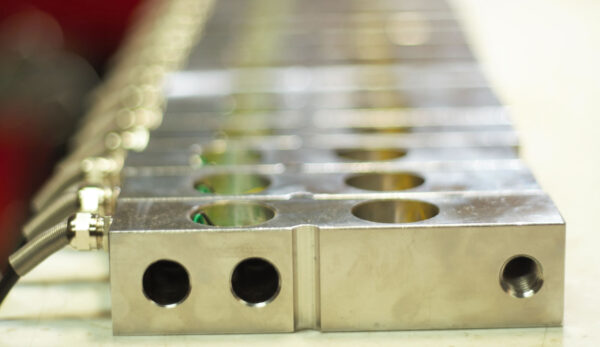

La Célula de carga G5i a cizalladura con construcción en acero
inoxidable y sellado hermético a soldadura láser perfecto para
mantener la célula en perfectas condiciones delante situaciones
de suciedad o expuesta a agua a presión para la limpieza del
equipo de pesaje.

ESPECIFICACIONES
Carga nominal (Ln) 300-500-750-1000-1500-2000-2500-3000-5000-7500 kg*
Clase de precisión C3 n. OIML
Carga mínima 0 %Ln
Carga de servicio 125 %Ln
Cargas límite 150 %Ln
Error máximo combinado 0,7% N.L
Error repetibilidad < ±0.015 %Sn
Efecto de la temperatura: < ±0.01 %Sn/5 °C
En el cero de la sensibilidad: < ±0.006 %Sn/5 °C
Error de fluencia (30 minutos) < ±0.016 %Sn
Rango de temperatura compensado -10.. +40 ºC
Límites de temperatura -20...+70 ºC
Tensión de alimentación máxima 18 V
Resistencia de entrada 383 Ω ó 1100 Ω
Resistencia de salida 350±5 Ω
Sensibilidad nominal (Sn) 2 mV/V ±1%
Resistencia de aislamiento > 5000 MΩ

Capacidades 300-7500 kg
Protección IP69K
Verificable

Carga nominal – In (kg) Clase de precisión n. OIML y = emax / vmin Material IP Metrología legal
300 C3 10000 Acero inoxidable 69k M
500 C3 10000 Acero inoxidable 69k M
750 C3 10000 Acero inoxidable 69k M
1000 C3 10000 Acero inoxidable 69k M
1500 C3 10000 Acero inoxidable 69k M
2000 C3 10000 Acero inoxidable 69k M
2500 C3 10000 Acero inoxidable 69k M
3000 C3 10000 Acero inoxidable 69k M
5000 C3 10000 Acero inoxidable 69k M
7500 C3 10000 Acero inoxidable 69k M

ficha G5I G5TI

Download(782 KB)

FICHA TÉCNICA G5i

Download(2 MB)

G5i

Related products

La entrada G5i se publicó primero en Basculas Guadalquivir.

]]> https://www.basculasguadalquivir.com/producto/g5i/feed/ 0 1953
