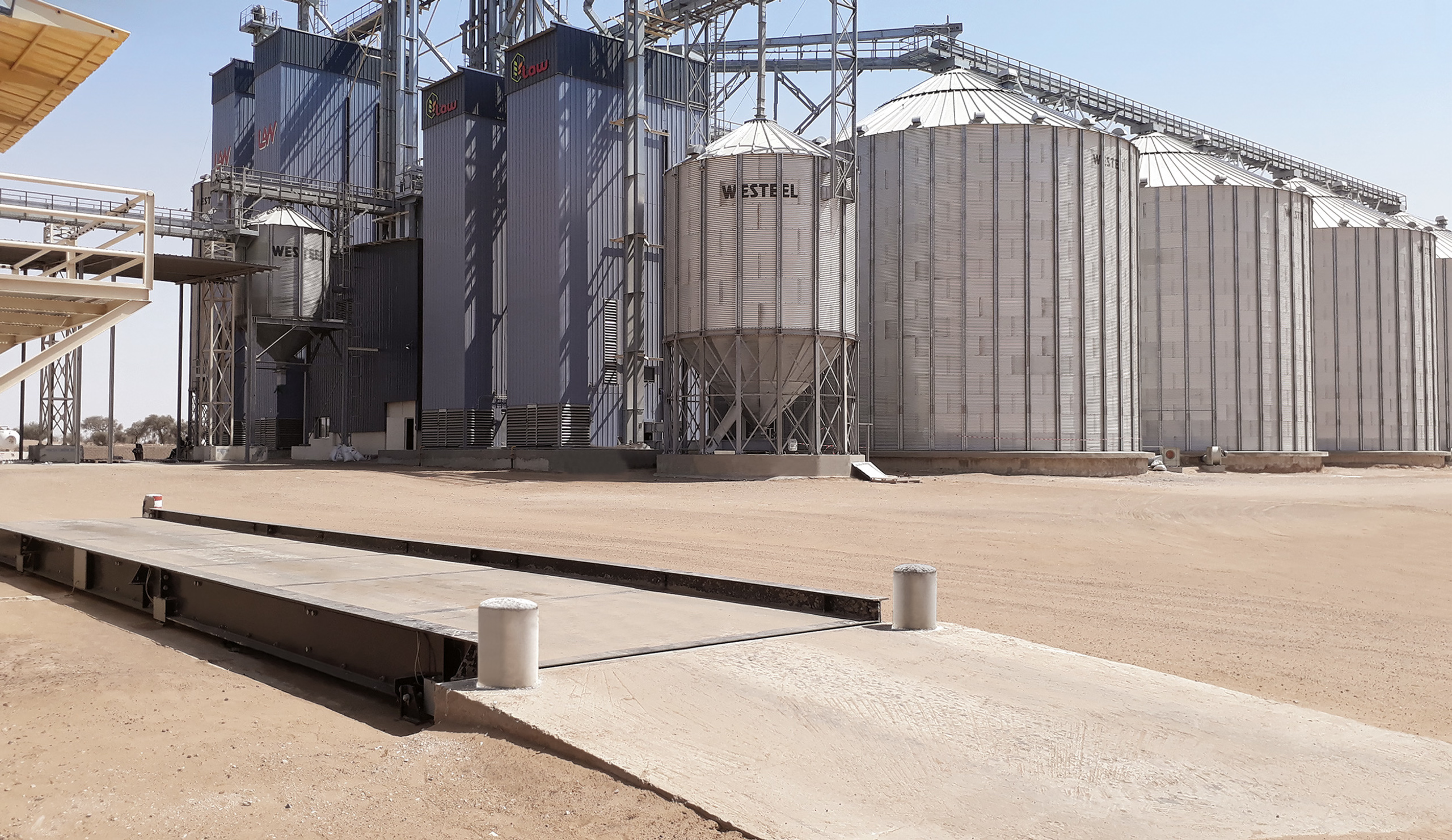

ESPECIFICACIONES
CARACTERÍSTICAS
Altura de la superficie de rodadura 305 mm
Rampas de acceso Necesarias: inclinación de 10%
Acabado Pintura de poliuretano de dos componentes en color azul RAL5004
Tornillería Tornillería de calidad 8.8 zincada
Encofrado con plástico
El mallazo de la báscula se suministra con la báscula

CÉLULAS DE CARGA
Modelo Inoxidable IP68 / 4000 d OIML R60
Células Células de carga para básculas de 8 Células:
Modelo G8R de 20 t.
Células
Células de carga para básculas de 6 Células:
Modelo G8R de 25 t.
Células de carga para básculas de 4 Células:
Modelo G8R de 20 t.

ELECTRÓNICA
Caja de conexiones en ABS de 4 o 6 células de carga, según dimensiones de la báscula, con potenciómetros. Protección IP65 15 m de longitud de cable de la báscula al indicador.
Es aconsejable la instalación de una toma de tierra según instrucción M.I.BT039 (no incluida en nuestro suministro).

OPCIONALES
CÉLULAS DE CARGA DIGITALES
Células digitales GIPD. Ver página 57
Células HBM C16a. Ver página 55
Células GIP. Ver página 53
ACCESORIOS PARA LA OBRA
Ángulo perimetral para rampas de obra (entrada y salida de básculas sobresuelo)
Cabeceras. Para apoyar las rampas de acceso
Rampas metálicas, de 1000 mm de longitud
Rampas metálicas, de 1500 mm de longitud
Rampas metálicas de 1650 mm de anchura (para ref. de 3,3 m)
ACABADOS
PINTURA ESPECIAL:
Superficie, vigas y traveseras chorreadas, con pintura especial según especificaciones del cliente.

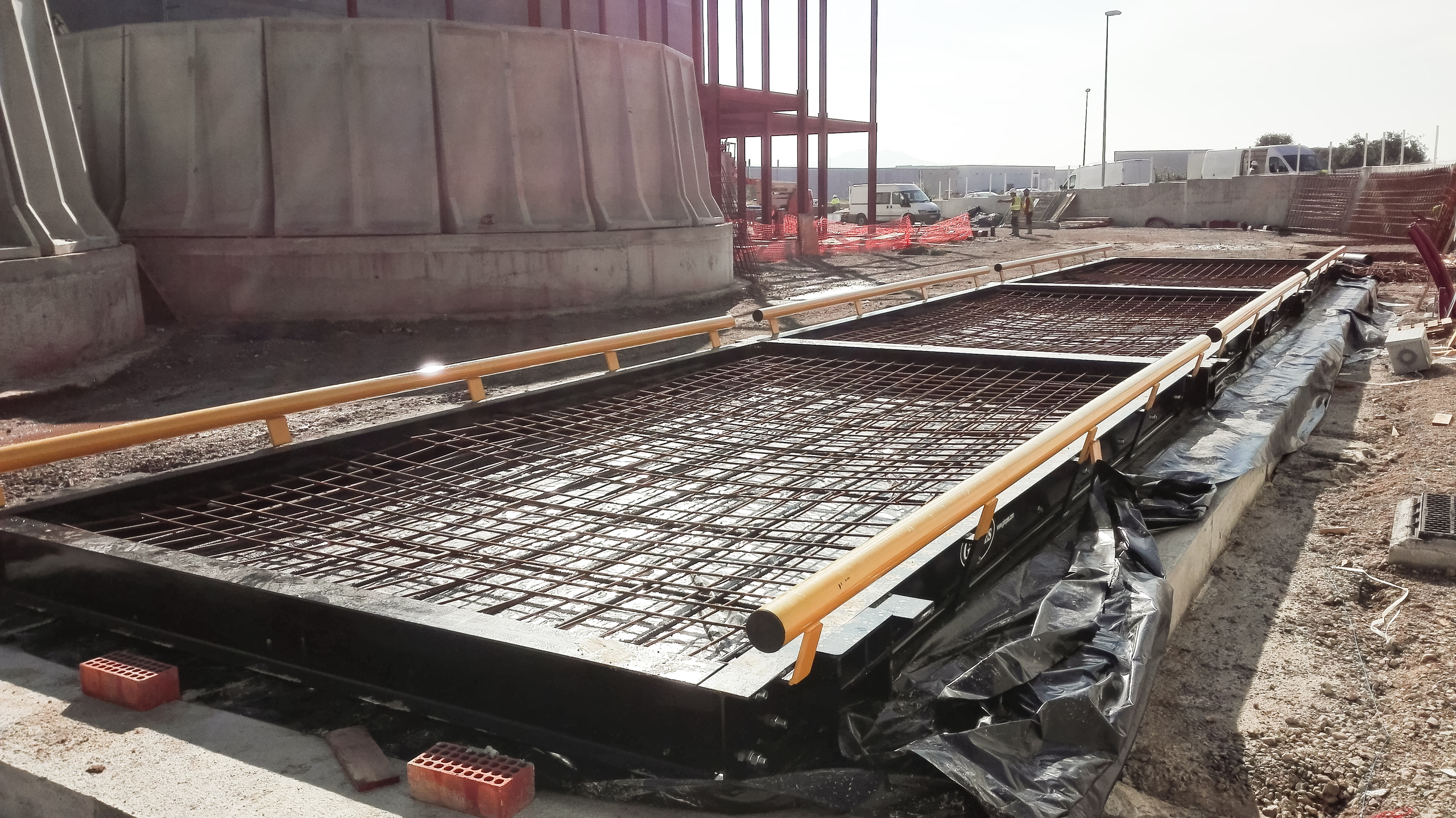

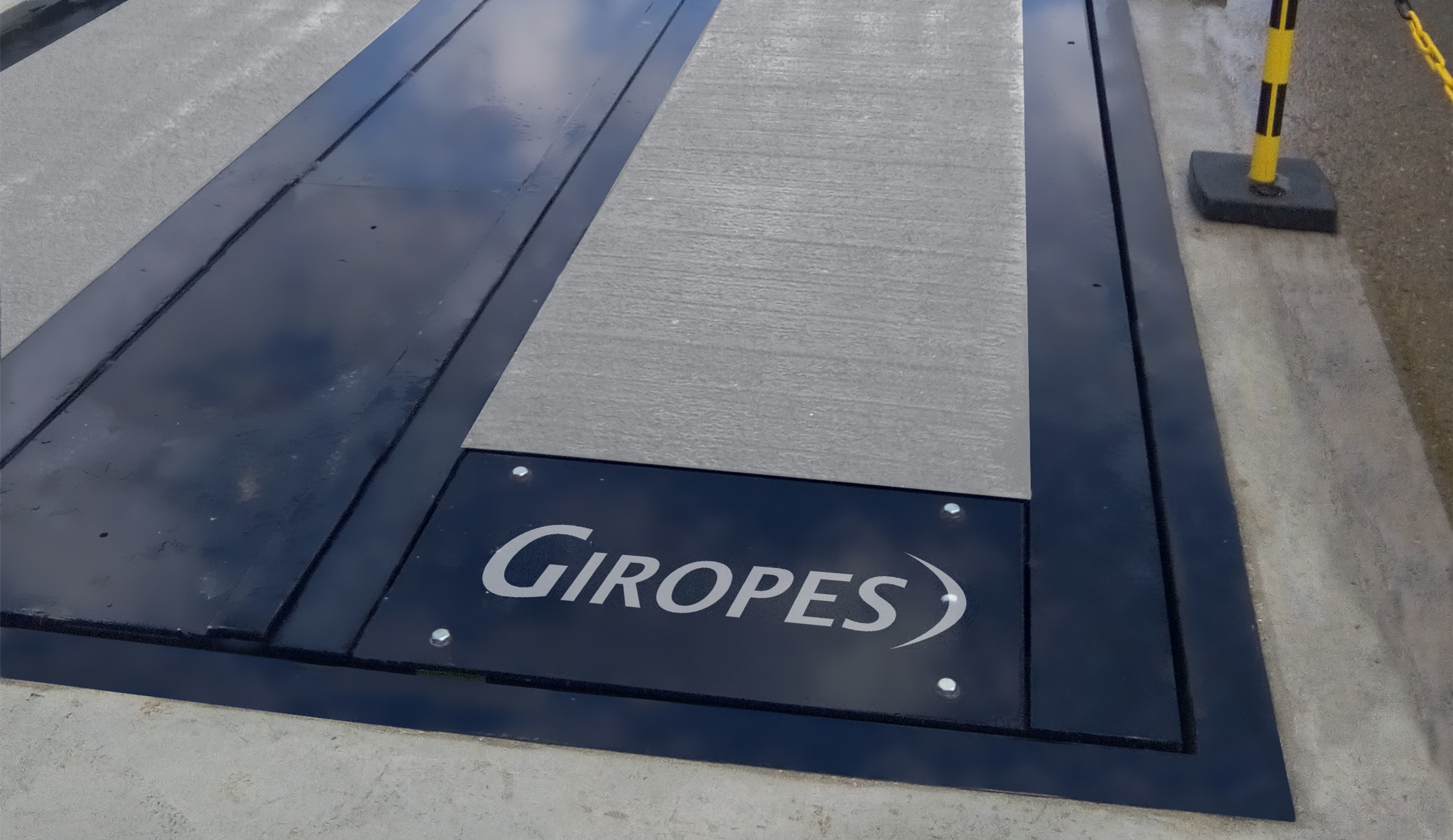

BPCTH EMPOTRADA
Las básculas BPCTH hormigonadas son básculas con posibilidad de versión conencofrado recuperable o chapa colaborante

PERFILERÍA METÁLICA
La estructura es un marco de perfilería metálica que contendrá el hormigón dando una estructura robusta con gran durabilidad para las repetitivas pesadas de camiones. El marcoincorpora todo el mallazo para el hormigonado.
ESTRUCTURA
La estructura està compuesta por vigas longitudinales de perfil IPE 270. Módulos transversales de 500 mm de ancho, con perfiles IPE 240 y chapa lisa desmontable de 10 mm de espesor.

La estructura autoportante está formada por perfiles metálicos que se unen mediante uniones atornilladas para formar dicha báscula, esta se monta in situ en la ubicación requerida.
La losa de hormigón comprende el ancho total de la superfície de rodadura y tiene un espesor medio de 185 mmcon encofrado de chapa colaborante y 270 mm con encofrado recuperable.
Esta losa está reforzada mediante barras de acero corrugado y mallazocolocados previamente en la estructura autoportante
La opción con chapa colaborante permite su hormigonado en su ubicación final.
La superficie de rodadura es completamente plana, antideslizante debido a la rugosidad del hormigón.
Las capacidades de serie del modelo BPCTH son de 30.000 kg y 60.000 kg según las dimensiones que pueden ser desde 6x3,30 hasta 18x3,30 m.
La captación del peso se produce por medio de células de compresión analógicas, si bien es posible adaptarse a otros tipo de célula de carga del mercado para requerimientos especiales.
La visualización del peso y las diferentes operaciones que se puedan realizar de los datos de pesaje varian en función de los indicadores o equipos que el cliente elija según sus necesidades.

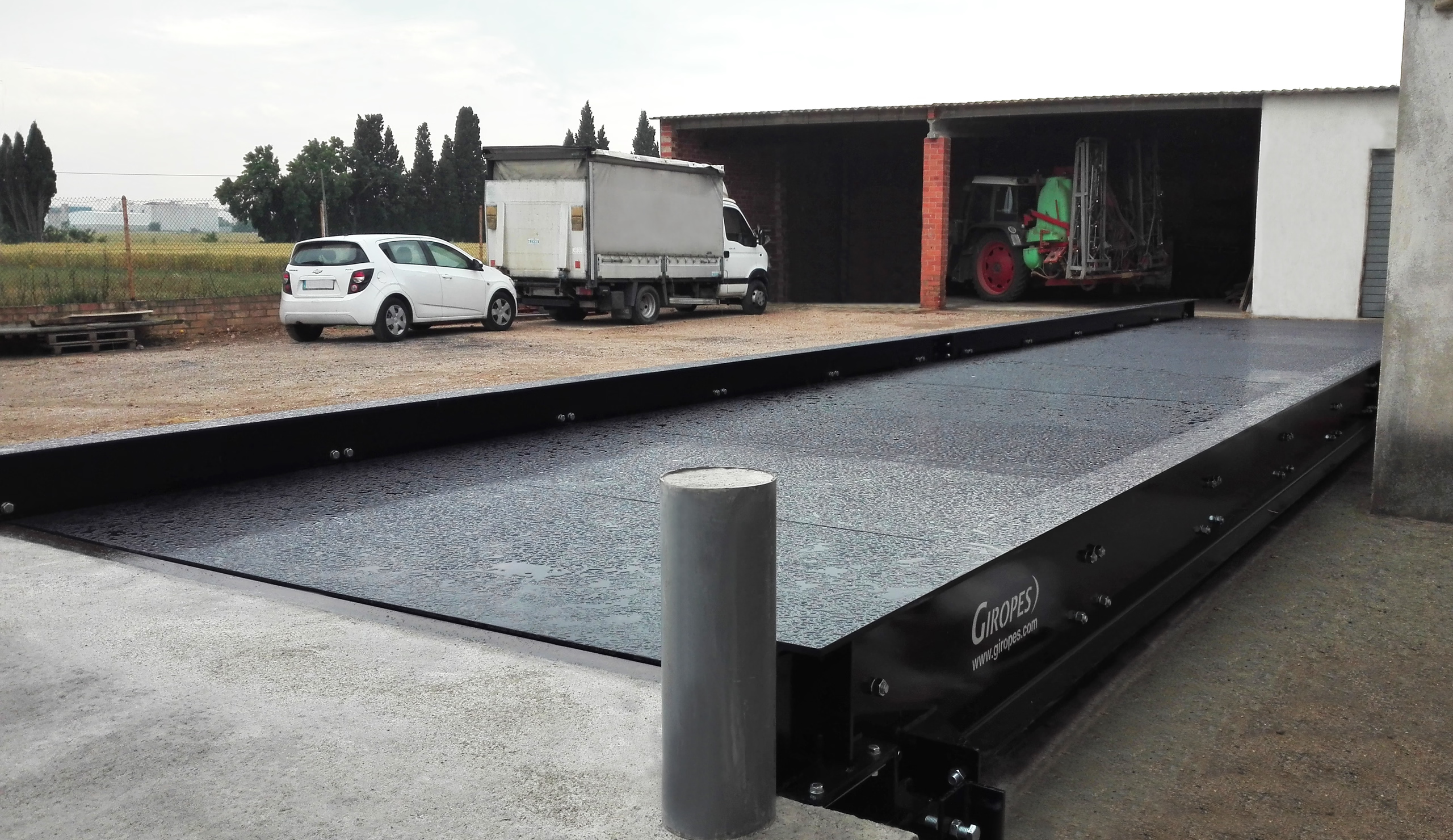

SUPERFICIE METÁLICA
Las básculas BPGSM son para instalar sobresuelo, para un uso UNIDIRECCIONAL.

ESTRUCTURA
La estructura está compuesta por vigas longitudinales de IPE-550 unidas
transversalmente por módulos metálicos de estructura en perfilería metálicay chapa lagrimada que conforman la superficie de rodadura. Las dimensiones reducidas y el poco peso de los módulos facilitan su manipulación para la operaciones de montaje.
La altura de la superficie de pesaje va de 330 (80t) a 360 (100t) mm (según las dimensiones).
La baja altura de las básculas BPGSM economizan las operaciones de obra civil porque necesitan unas rampas relativamente cortas para su instalación.
La superficie de rodadura tiene vigas laterales las cuales actuan como guía.
Las capacidades de la serie BPGSM van desde 60 hasta 80 t según las dimensiones que pueden ser desde 6x3 hasta 18x3 m.
La captación del peso se produce por medio de células de compresión analógicas, si bien es posible adaptarse a otros tipo de célula de carga del mercado para requerimientos especiales. La visualización del peso y las diferentes operaciones que se puedan realizar de los datos de pesaje varian en función de los indicadores o equipos que el cliente elija según sus necesidades

PINTURA ESPECIAL
Superficie pulida, vigas, vigas transversales con pintura especial según las especificaciones del cliente.
GALVANIZADO
El acabado galvanizado resiste la corrosión, facilitando el mantenimiento y aportando logevidad a la báscula.

MÓDULOS
Módulos con perfiles IPE-240, IPE-140
Cabeceras con pasamanos de 12 mm de espesor
Chapa lisa de 8 mm en registros.
ACABADO
Las básculas se entregan pintadas con pintura de poliuretano de 2 componentes en color azul RAL 5004.
TRANSPORTE
La estructura modular permite un cómodo transporte y manipulación para el montaje. El diseño de los módulos y las cabeceras hacen posible la inclusión de cualquier báscula de la serie BPPSE EVO en un contenedor
OPEN TOP de 20 pies.
(Para modelos de 24 o 26 t, consultar).

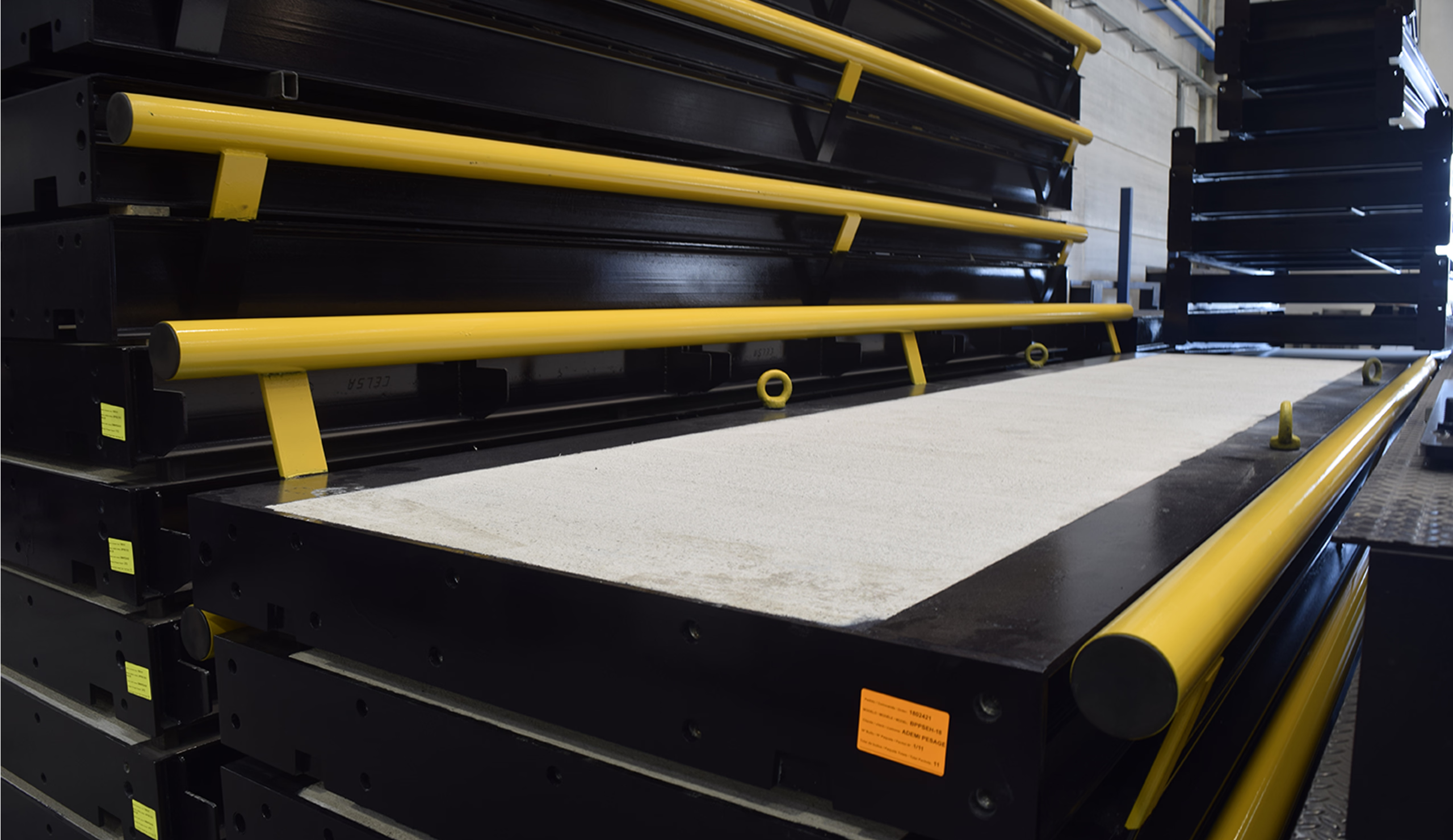

BPPSE EVO
HORMIGONADA EN FÁBRICA
Versión hormigonada en fábrica. Esta versión se suministra con el hormigón ya vertido en fábrica ahorrando costes de montaje y secado de la báscula, pudiendo empezar a pesar el mismo dia de montaje de la báscula.
En la versión de báscula hormigonada de fábrica BPPSE EVO es posible suminstrar la báscula verificada desde fábrica. Versión con encofrado metálico. Esta versión se suministra con encofrado metálico soldado a la báscula para el vertido del hormigón en la obra.
Se entregan las cabeceras de la báscula con las células analógicas o digitales instaladas siempre que se suministre la báscula con cubilaje simple o cubilaje grande. El cable va directamente de la célula digital hasta la caja de conexiones.
En caso de suministrarse con placas de anclaje el puente se entregará completamente desmontado.
BPPSES EVO

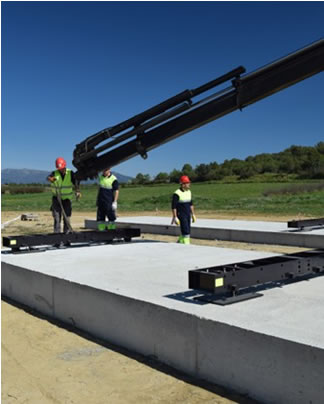

HORMIGONADA EN OBRA
Las básculas BPPSE EVO verificadas de fábrica se entregan siempre con las células montadas y en dos configuraciones posibles: con cubilaje simple y con cubilaje grande.

ACABADOS
PINTURA ESPECIAL
Superficie, vigas y traveseras chorreadas, con pintura especial según especificaciones del cliente.
GALVANIZADO
El acabado galvanizado resistente a la corrosión, proporciona el mantenimiento y la longevidad.

MÓDULOS
• Módulos con perfiles IPE-240, IPE-180 y IPE-160
• Cabeceras con pasamanos de 12mm de espesor
• Chapa lagrimada 6/8mm en módulo y lisa de 8mm en registros.

ACABADO
Las básculas se entregan pintadas con pintura de poliuretano de 2 componentes en color azul RAL 5004.
La tornillería es zincada y de calidad 8.8 excepto en aquellos tornillos auxiliares inferiores a M14.

TRANSPORTE
La estructura modular permite un cómodo transporte y manipulación para el montaje. El diseño de los módulos y las cabeceras hacen posible la inclusión de cualquier báscula de la serie BPPCE EVO en un contenedor OPEN TOP de 20 pies.

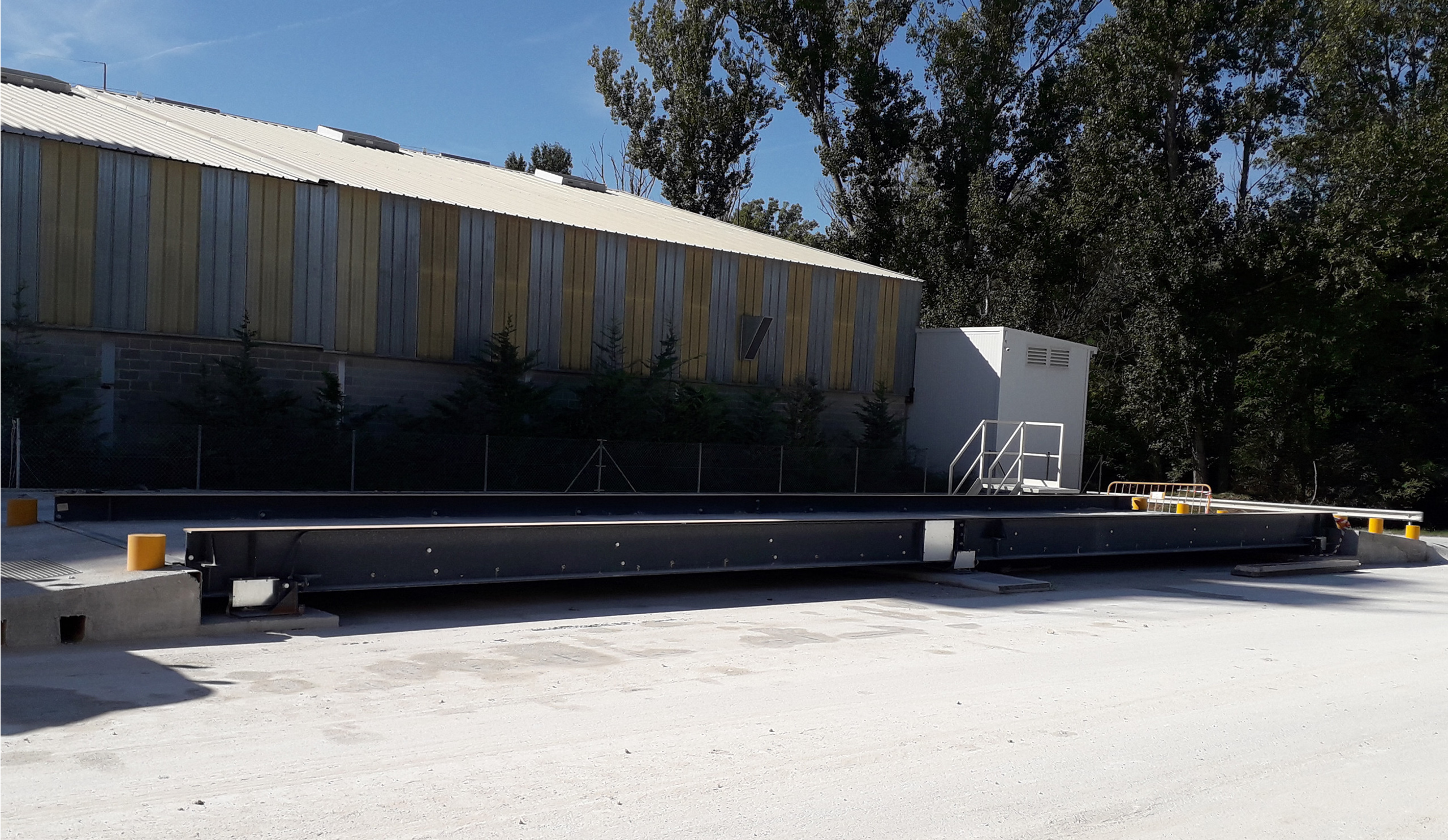

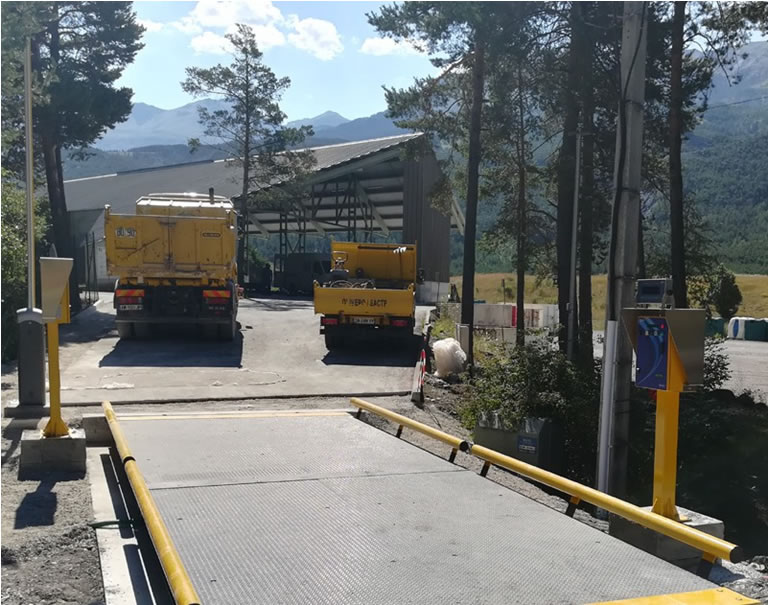

La superficie de rodadura es completamente plana y se pue- den instalar sobresuelo o empotradas.

UNIDIRECCIONAL sobre suelo OMNIDIRECCINAL empotrada

UNIÓN DE VIGAS Y CABECERAS
La báscula está compuesta por cabeceras transversales que contienen las células de carga (2 células por cabecera) y módulos de 1500 mm de ancho que se insertan por pares entre las cabeceras. La longitud de los módulos varia según las dimensiones de la báscula.

ACCESO A CÉLULAS Y CAPTACIÓN DEL PESO

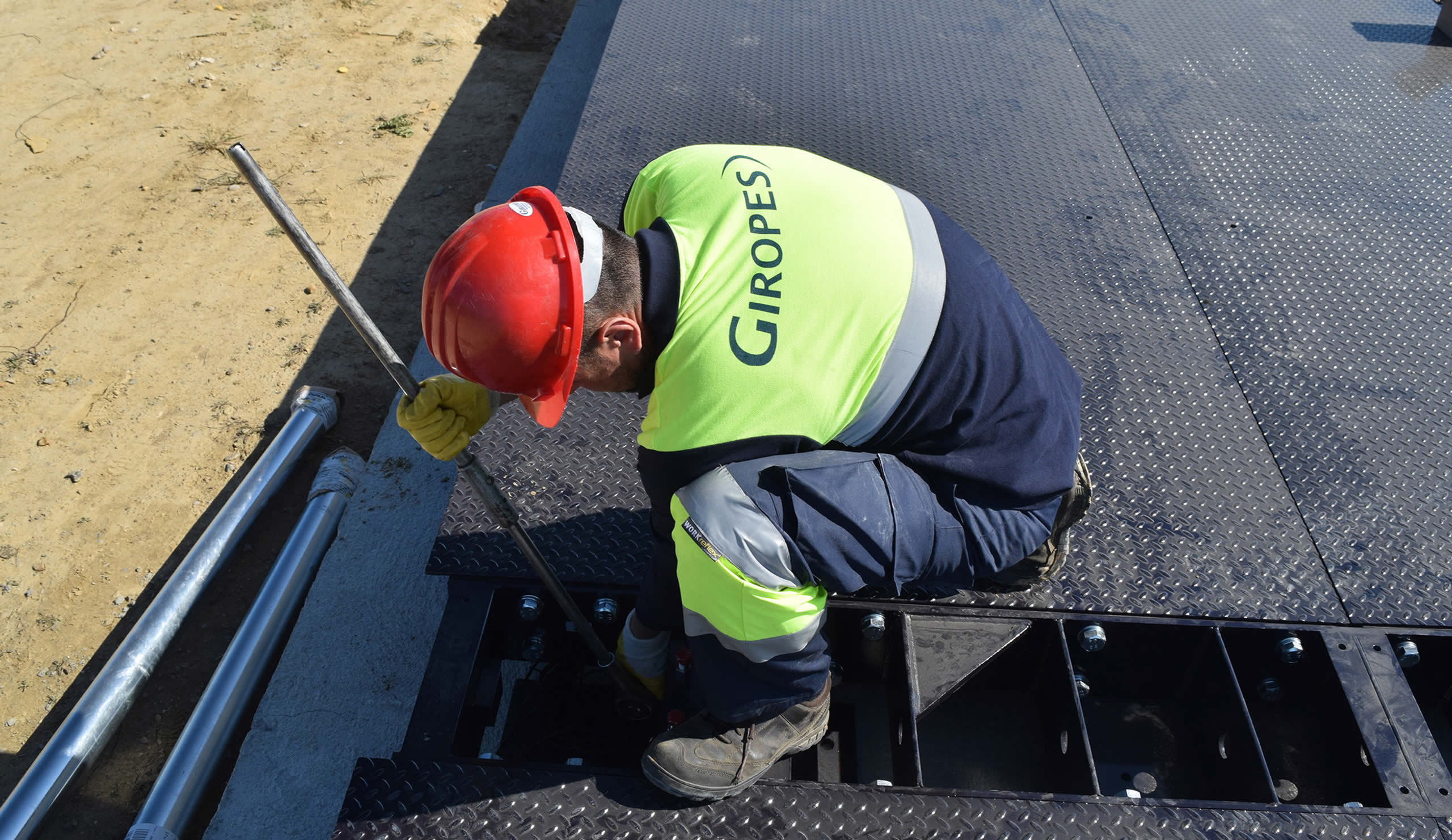

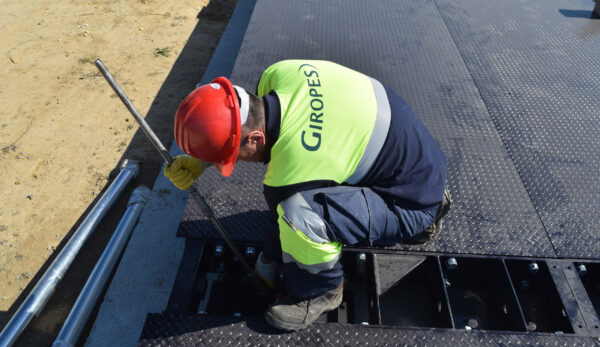

El acceso a las células de carga y a los topes se realiza desde la superficie de la báscula, a través de las chapas de registro. Los topes se encuentran situados en las 4 esquinas de la báscula.
La captación del peso se produce por medio de células de compresión analógicas, si bien es posible adaptarse a otros tipos de célula de carga para requerimientos especiales.
La visualización del peso y las diferentes operaciones que se puedan realizar de los datos de pesaje varian en función de los indicadores o equipos que el cliente elija según sus necesidades.

CAJA DE CONEXIONES
Armario para guardar las caja de conexiones y el cableado de la báscula.

Las básculas puente BPPCE EVO probadas en fábrica se entregan con células de carga instaladas en fábrica. Dos configuraciones posibles: cubilaje simple o cubilaje estándar.
