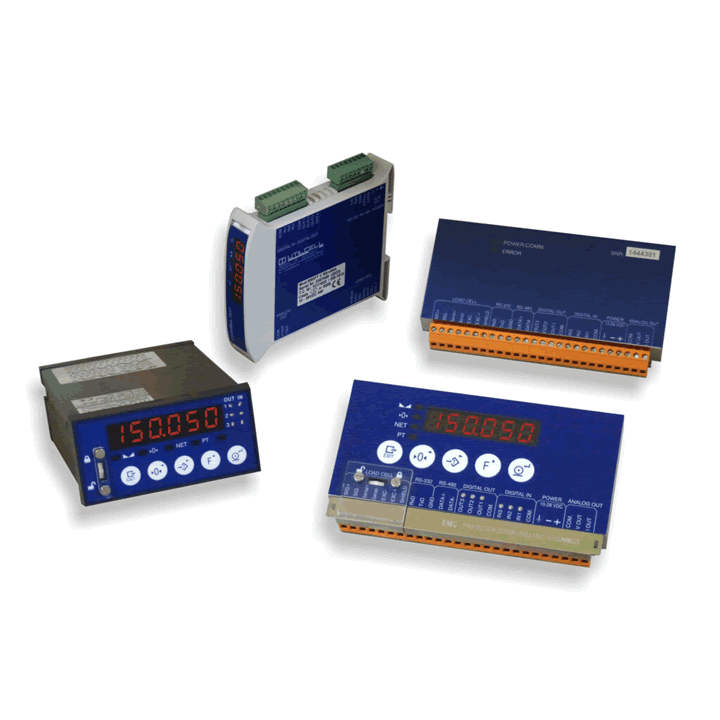

Características
Display 6 dígitos LED de 10mm.
Alta resolución: ADC de 24 bits con 16.000.000 divisiones internas y 500.000 divisiones externas.
Alta velocidad: 2400 lecturas por segundo.
Configuración y ajuste por teclado o vía ordenador.
Calibración con masas o en mV/V, permitiendo la puesta en marcha sin necesidad de disponer de masas, entrando la capacidad de las células y su sensibilidad en mV/V.
Filtros digitales seleccionables.
Precinto de calibración por software o mecánico.
Conexión de hasta 8 células de carga de 350Ω o 16 de 700Ω.
Comunicación RS-232 y RS-485 (Modbus RTU y ASCII) y opcional Profibus, Profinet o Ethernet/IP.
Salida analógica configurable 0-5V, 0-10V, 0-20mA y 4-20mA, con separación galvánica.
Entradas digitales optoaisladas.
Salidas digitales a relé.
Montaje en carril DIN o Panel.
Alimentación externa de 10-28 V DC.

Aplicaciones Seleccionables
Pesaje y medida de nivel en tanques y silos.
Maquinaria de dosificación y llenado.
Básculas check-weighers.
Básculas pesa-animales.
Maquinaria de ensayos.
Básculas clasificadoras hortofrutícolas.
Básculas multicabezal.
Transmisión del peso a PC/PLC.
Conexión de varios indicadores en bus.
Control de sobrecargas en grúas.

CARACTERÍSTICAS
Entradas de célula de carga con convertidor de alta velocidad A/D Sigma-Delta de 24 bits.
Display LCD de 2 x 16 Caracteres, retroiluminado.
2 Canales Serie: 1 RS232 y 1 RS422 o RS485 optoaislados.
Teclado de 20 teclas para la programación y manipulación del indicador.
4 Entradas Optoaisladas.
4 Contactos libres de potencial (Relés).
Alimentación a 115Vac / 220Vac.
Dimensiones: 192x96x150mm.

MODOS DE FUNCIONAMIENTO

OPCIONES
2º Canal Serie RS232.
2º Canal Serie RS485.
Comunicación Ethernet 10 / 100M Base-T.
Puerto de comunicación USB 2.0 interno.
Salidas analógica optoaislada de: 0-20mA, 4-20mA, 0-5Vdc, 0-10Vdc.
Entrada de encoder Optoaislada.
Reloj / Calendario.
Segunda entrada de célula de carga.
Entrada teclado PC / PS2.

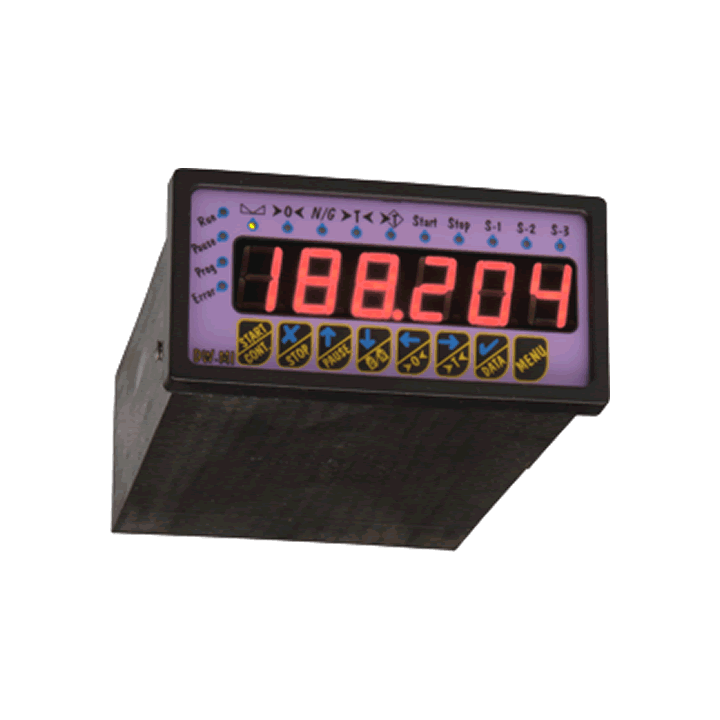

CARACTERÍSTICAS
Clase de precisión: III - 6000d según EN45501 / OIML R76 (Certificado de ensayo nº 100312001).
Clases de precisión 0.2, 0.5, 1 y 2 para pesaje automático, según OIML R107 (Certificado de evaluación nº 151700002).
Clases de precisión X(0.2), X(0.5), X(1) y X(2) para pesaje automático, según OIML R61 (Certificado de evaluación nº 151700002).
Clases de precisión XI, XII, XIII, XIIII, Y(I), Y(II), Y(a), Y(b), según OIML R51 (Certificado de evaluación nº 151700002).
Firmware del indicador certificado según guía WELMEC 7.2 (Certificado nº 151700003).
Entradas de célula de carga con convertidor A/D Sigma-Delta de 24 bits.
Display 7 Segmentos de 6 Dígitos,14 Indicadores Led.
2 Canales Serie: 1 RS232 y 1 RS422 o RS485 optoaislados.
Teclado de 8 teclas para la programación y manipulación del indicador.
4 Entradas Optoaisladas PNP o NPN.
4 Contactos libres de potencial (Relés).
Alimentación a 115Vac / 220Vac.
Dimensiones: 48x96x139mm.

MODOS DE FUNCIONAMIENTO

OPCIONES
2º Canal Serie RS232.
Comunicación Ethernet 10 / 100M Base-T.
Comunicación USB 2.0.
Salida analógica optoaislada de: 0-20mA, 4-20mA. (Sólo cuando se alimenta a 24Vdc)
Reloj / Calendario.
Alimentación a 24Vdc.

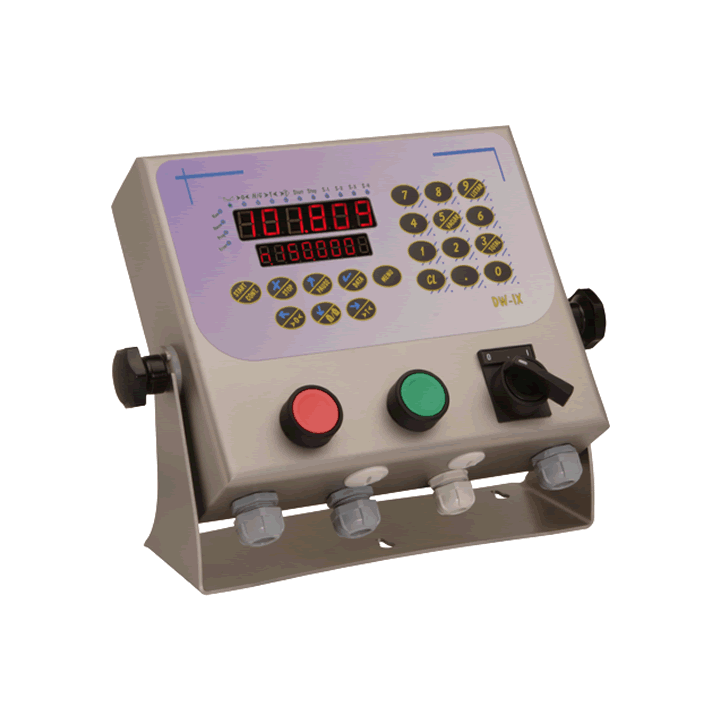

DW-IX dispone de las siguientes características:
Clase de precisión: 6000d según EN45501 / OIML R76 (Certificado de ensayo nº 100312001).
Entradas de célula de carga con convertidor A/D Sigma-Delta de 24 bits.
2 Displays 7 Segmentos: 1 de 6 Dígitos y otro de 8 Dígitos, 15 Indicadores Led.
2 Canales Serie: 1 RS232 y 1 RS422 o RS485 optoaislados.
Teclado de 20 teclas para la programación y manipulación del indicador.
4 Entradas Optoaisladas PNP o NPN.
4 Contactos libres de potencial (Relés).
Alimentación a 115Vac / 220Vac.
Caja Inoxidable de 210x175x55mm.
Montaje en pared, columna o sobremesa.
Interruptor de Paro / Marcha.
Pulsadores de Start / Stop.

y opciones:
2º Canal Serie RS232.
Comunicación Ethernet 10 / 100M Base-T.
Comunicación USB 2.0.
Salida analógica optoaislada de: 0-20mA, 4-20mA, 0-5Vdc, 0-10Vdc.
Entrada de encoder Optoaislada.
Reloj / Calendario.
Segunda entrada de célula de carga.
Alimentación a 24Vdc.
Entrada teclado PC / PS2.
Estanqueidad hasta IP65.

DW-IX-DSP además:
Procesa hasta 4000 muestras/segundo.
Dispone de filtros digitales avanzados (IIR y FIR) que permiten obtener unas lecturas rápidas y precisas.
Dispone de USB integrado.

MODOS DE FUNCIONAMIENTO

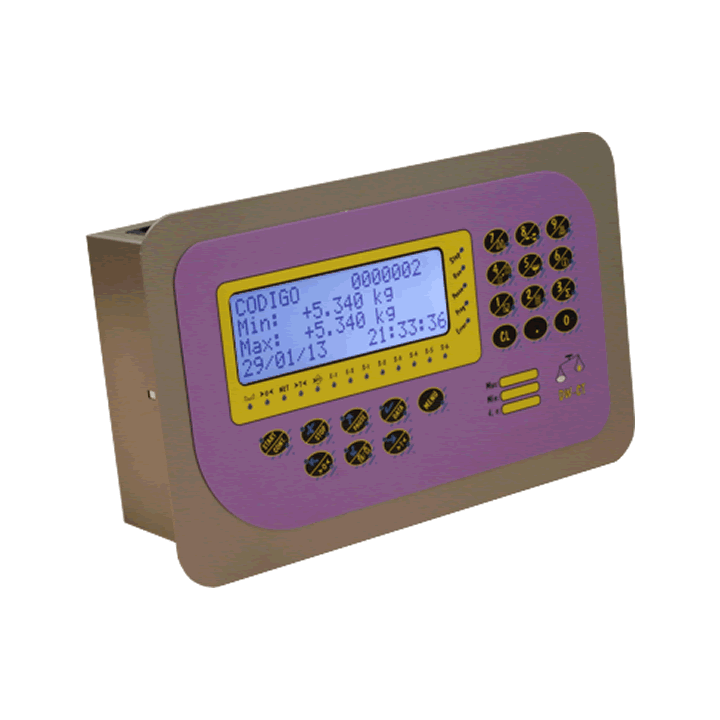

CARACTERÍSTICAS
Entradas de célula de carga con convertidor de alta velocidad A/D Sigma-Delta de 24 bits.
Display LCD de 4x20 caracteres retroiluminado y 14 Leds.
2 Canales Serie: 1 RS232 y 1 RS422 o RS485 optoaislados.
Teclado de 20 teclas para la programación y manipulación del indicador.
4 Entradas Optoaisladas.
4 Contactos libres de potencial (Relés).
Alimentación a 115Vac / 220Vac.
Dimensiones: 280x177x82mm.

MODOS DE FUNCIONAMIENTO

OPCIONES
2º Canal Serie RS232.
2º Canal Serie RS485.
Puerto de comunicación USB 2.0 interno.
Comunicación Ethernet 10 / 100M Base-T.
Comunicación WIFI
Salidas analógica optoaislada de: 0-20mA, 4-20mA, 0-5Vdc, 0-10Vdc.
Entrada de encoder Optoaislada.
Reloj / Calendario.
Segunda entrada de célula de carga.
Entrada teclado PC / PS2 / Mouse.

CARACTERÍSTICAS
Clase de precisión: III -6000d según EN45501 / OIML R76 (Certificado de ensayo nº 100312001).
Clases de precisión 0.2, 0.5, 1 y 2 para pesaje automático, según OIML R107 (Certificado de evaluación nº 151700002).
Clases de precisión X(0.2), X(0.5), X(1) y X(2) para pesaje automático, según OIML R61 (Certificado de evaluación nº 151700002).
Clases de precisión XI, XII, XIII, XIIII, Y(I), Y(II), Y(a), Y(b), según OIML R51 (Certificado de evaluación nº 151700002).
Firmware del indicador certificado según guía WELMEC 7.2 (Certificado nº 151700003).
Entradas de célula de carga con convertidor A/D Sigma-Delta de 24 bits.
2 Displays 7 Segmentos: 1 de 6 Dígitos, y otro de 8 Dígitos, 14 Indicadores Led.
2 Canales Serie: 1 RS232 y 1 RS422 o RS485 optoaislados.
Teclado de 20 teclas para la programación y manipulación del indicador.
4 Entradas Optoaisladas PNP o NPN.
4 Contactos libres de potencial (Relés).
Alimentación a 115Vac / 220Vac.
Dimensiones: 96x96x138mm.

OPCIONES
2º Canal Serie RS232.
Comunicación Ethernet 10 / 100M Base-T.
Comunicación WIFI.
Comunicación USB 2.0.
Entrada de encoder Optoaislada.
Reloj / Calendario.
Segunda entrada de célula de carga.
Alimentación a 24Vdc.
Entrada teclado PC / PS2.
Salida analógica optoaislada de: 0-20mA, 4-20mA, 0-5Vdc, 0-10Vdc.

Equipo bi-báscula asociado a operaciones de pesaje con diferentes tipos de tara, a contaje de piezas (permitiendo también calcular el peso unitario de cada pieza), a control over/under (+/-) de peso o piezas, a dosificación simple, a pesaje de animales vivos o a detección de un esfuerzo máximo. En todos los casos, es posible acumular las pesadas e imprimir un ticket (o etiqueta) o comunicarlas con un ordenador.
Pantalla con display gráfico de 240x64 puntos.
Teclado alfanumérico con 14 teclas de función, 30 de función directa, 10 de edición numérica y 44 de edición alfanumérica.
Carcasa con acabado en acero inoxidable (pulido mate).
Impresora térmica local incorporada.
Dispone de canales serie 1 x RS-232/C y 1 x RS-232/C ó RS422 (1 conector SUB-D15M).
Dispone de 1 canal Ethernet (conector RJ45) y 1 USB para conexiones con ordenador, impresora, etiquetadora o repetidor.
Equipo diseñado para gobernar por microprocesador la señal de peso.
Admite hasta 100.000 divisiones de display
(uso interno).
Incluye RAM no volátil para salvaguarda de datos
Alimentación alterna: 100-240V (±10%) monofásica con toma de tierra. Alimentación continua: 24 VDC, 4A.
Consumo máximo (imprimiendo): 100 W.
Nº de plataformas: 2 (2 conectores SUB-D15H).
Peso neto: 5,0 kg. / Embalado: 6,1 kg.
Dimensiones embalaje: 35 x 35 x 28 cm.

Opciones
Placa relés (setpoints) 1 conector SUB-D15H.
Placa salida analógica (0-5 V / 0-10 V / 4-20 mA).
1 conector SUB-D9H.

Tipo (Visores y repetidores): Inoxidables

Táctil: No

Alfanuméricos: Si

Con Impresora: Si

Con Etiquetadora: No

Características Adicionales

Aplicaciones Seleccionables

Pesa-camiones:

Software para la gestión de entrada y salida de vehículos en plantas, con control de primeras y segundas pesadas y base de datos que gestiona y almacena toda la información (matrículas, artículos, clientes/proveedores, entradas/salidas, asiganción de taras prefijadas a cada camión, etc.), así como la impresión de los correspondientes tickets y listados. memoria en RAM con batería interna. Multilingüe: Español, Inglés, Francés, Alemán, Portugués y Checo.

Industrial:

• Peso-Tara
• Cuenta Piezas
• Totalizaciones (acumulación de pesadas)
• Taras prefijadas programables

Dosificación

Ref. Accesorios opcionales

Ref: 89312TECLADO PC
Ref: 893133m CABLE MATRIX-IMPRESORA
Ref: 893143m CABLE MATRIX-PC
Ref: 89401AMPLIACIÓN 2ª BÁSCULA PARA CÉLULAS ANALÓGICAS
Ref: 89402AMPLIACIÓN 2ª BÁSCULA PARA CÉLULAS DIGITALES
Ref: 89404AMPLIACIÓN PUERTO RS-232 OPTO-AISLADO
Ref: 89405AMPLIACIÓN PUERTO RS-485 OPTO-AISLADO
Ref: 89406MÓDULO ENTRADAS / SALIDAS DIGITALES
Ref: 89407MÓDULO SALIDA ANALÓGICA: 0-5V, 0-10V, 0-20mA, 4-20mA
Ref: 89409AMPLIACIÓN PUERTO ETHERNET

Equipo diseñado para ser utilizado como pesacamiones selfservice, pudiéndose efectuar pesadas con monedero o utilizando o tarjetas leídas vía radio.
Incorpora visor de peso de bajo consumo.
Pantalla 7 dígitos de 25,4mm de altura, retroiluminado mediante leds.
Monedero para Euros o Fichas.
Impresora térmica de 24 columnas con cizalla.
Canales serie RS-422, para conexión con repetidor,         1 canal Ethernet (conector RJ45) para conexión a ordenador.
Control de semáforos o barreras.
Admite hasta 100.000 divisiones de display (uso interno).
Total calibración y ajuste de parámetros, tanto internos como operativos por teclado.
Incorpora programa de autoverificación y autocorrección, visualizando el tipo de error o anomalía cuando se produzca.
Posibilidad de trabajo remoto conectado a aplicación estándar de PC para gestión de pesaje de vehículos.
Teclado con 7 teclas.
Alimentación alterna: 100 a 240V (+10%, -15%)monofásica con toma de tierra.
Incluye RAM no volátil para salvaguarda de datos.
Peso neto: 21.5 kg.

Detalles del Producto:

Tipo (Visores y repetidores): Pintados

Táctil: No

Alfanuméricos: No

Con Impresora: Si

Con Etiquetadora: No
