Célula de carga de compresión de columna pivotante autocentrante.
4000 divisiones OIML R60 clase C.
Fácil de instalar.
Construcción en acero inoxidable.
Herméticamente sellado, protección IP69k.
Protección antirayos.
Interface digital RS485 fullduplex.
Configuración y actualización de software a través de interfaz serie.
Ventajas en puesta en marcha, ajuste de esquinas y diagnóstico
individualizado.

La entrada G8RD se publicó primero en Basculas Guadalquivir.

]]>

G8RD

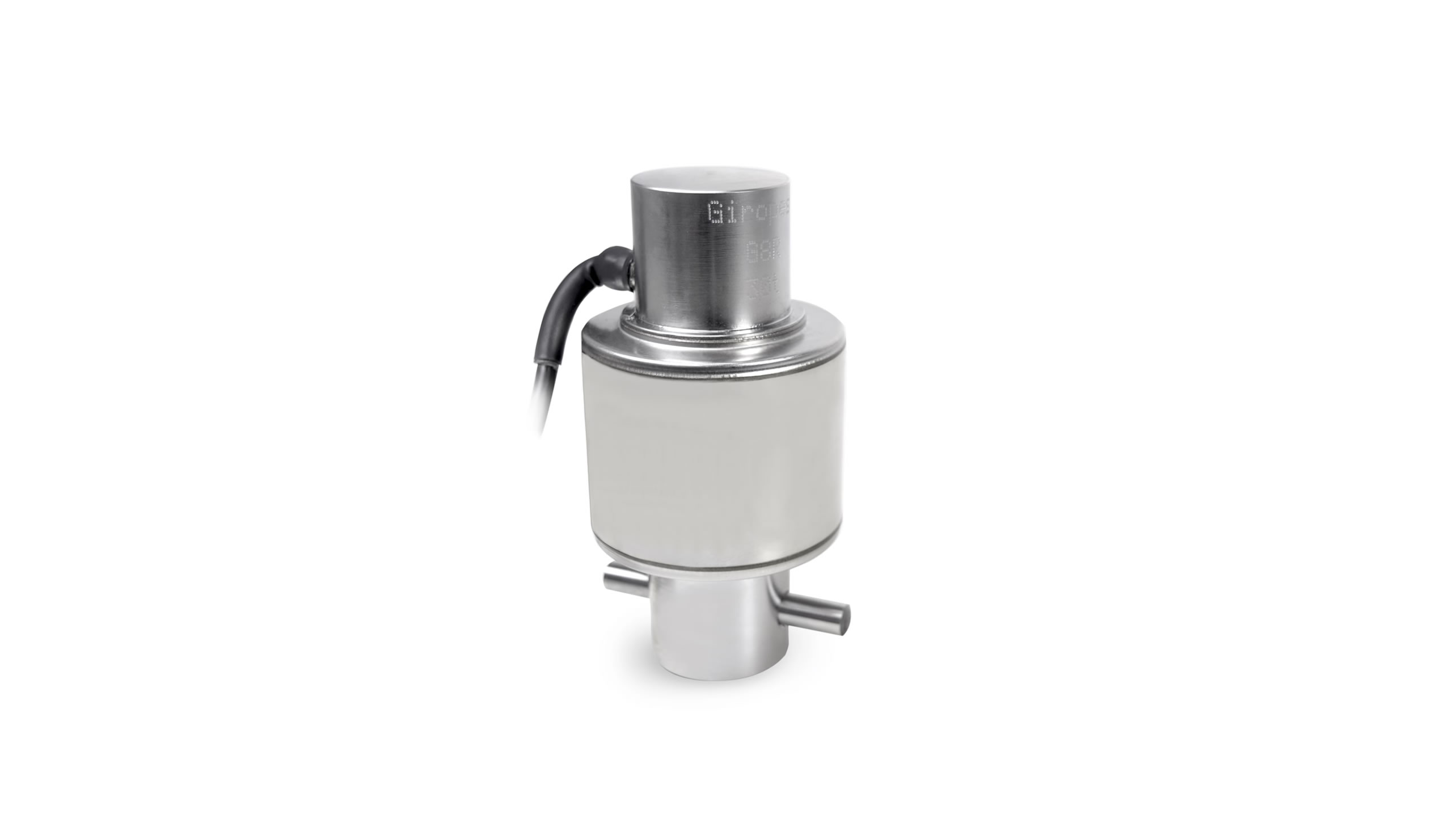

Célula de carga de compresión de columna pivotante autocentrante. Ventajas en puesta en marcha, ajuste de esquinas y diagnóstico individualizado.

Célula de carga de compresión de columna pivotante autocentrante.
4000 divisiones OIML R60 clase C.
Fácil de instalar.
Construcción en acero inoxidable.
Herméticamente sellado, protección IP69k.
Protección antirayos.
Interface digital RS485 fullduplex.
Configuración y actualización de software a través de interfaz serie.
Ventajas en puesta en marcha, ajuste de esquinas y diagnóstico
individualizado.

Categories: ,

ESPECIFICACIONES
Cargas nominales (Ln) 18-20-30-40-50 t
Clase de precisión C4 n. OIML
Carga mínima 0 kg
Carga de servicio 120 %Ln
Carga límite 150 %Ln
Error combinado <±0.013 %Sn
Error repetibilidad <±0.015 %Sn
Error de fluencia (30 minutes) <±0.016 %Sn
Límites de temperatura -30... +70 ºC
Sensibilidad nominal (Sn) 200000±0.05% counts (programable)
Tensión de alimentación nominal 6 - 15 V DC
Tensión de alimentación máxima 15 V
Corriente de alimentación 78 mA (max.)
Interface serie RS485 Fullduplex
Max. longitud del cable de transmisión 1200 m
Resistencia de entrada 800Ω ± 2%
Resistencia de salida 700 ± 3Ω
Desequilibrio inicial ±2 %Sn
Deformación máxima (at Ln) 0.6 - 1 mm
Longitud de cable 18 m

Capacidades 18-50 t
Protección IP69k
Verificable

Carga nominal – In (T) Clase de precisión n. OIML y = emax / vmin Material Protección IP Metrología legal
18 C4 15000 Acero inoxidable 69k M
20 C4 15000 Acero inoxidable 69k M
30 C4 15000 Acero inoxidable 69k M
40 C4 15000 Acero inoxidable 69k M
50 C4 15000 Acero inoxidable 69k M

ficha G8RD

Download(290 KB)

Related products

La entrada G8RD se publicó primero en Basculas Guadalquivir.

]]> https://www.basculasguadalquivir.com/producto/g8rd/feed/ 0 1984 G8R-CP https://www.basculasguadalquivir.com/producto/g8r-cp/ https://www.basculasguadalquivir.com/producto/g8r-cp/#respond Sun, 21 May 2023 21:32:54 +0000 https://basculas.serviciosytelecom.es/basculas/?post_type=product&p=1981 Célula de carga de compresión pendular de alta capacidad para básculas puente. Su construcción con cara plana le aporta una gran seguridad para evitar el movimiento de la célula reduciendo drásticamente la posibilidad de rotura.

Célula de carga a compresión
Célula de compresión pendular
Construcción en acero inoxidable
4000 divisiones OIML R60 clase C
Sellado hermético soldadura láser
Protegida contra descarga eléctrica mediante descargadores de gas
Estanqueidad IP69k (EN60529)

La entrada G8R-CP se publicó primero en Basculas Guadalquivir.

]]>

G8R-CP

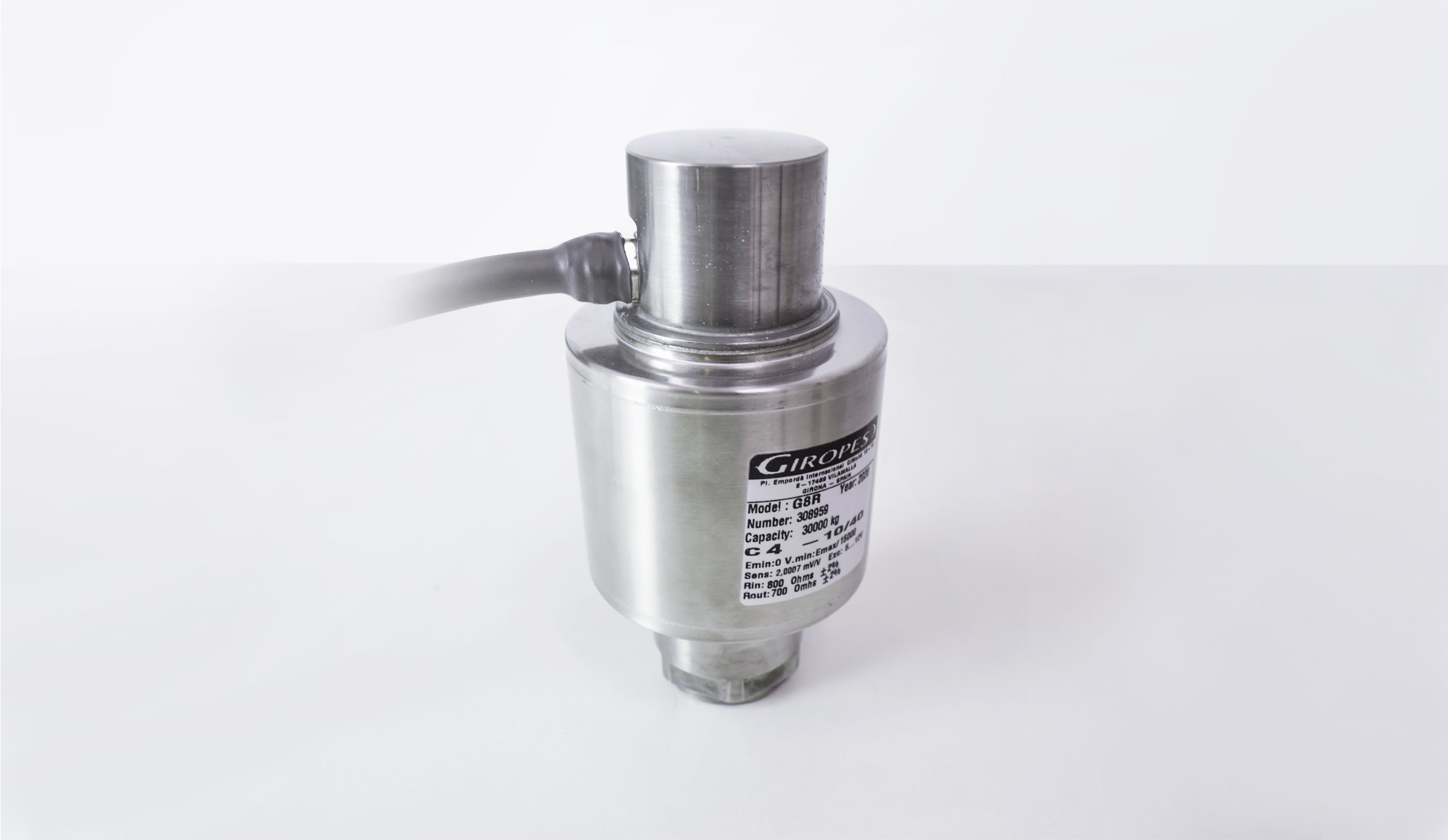

Célula de carga de compresión pendular de alta capacidad para básculas puente. Su construcción con cara plana le aporta una gran seguridad para evitar el movimiento de la célula reduciendo drásticamente la posibilidad de rotura.

Célula de carga a compresión
Célula de compresión pendular
Construcción en acero inoxidable
4000 divisiones OIML R60 clase C
Sellado hermético soldadura láser
Protegida contra descarga eléctrica mediante descargadores de gas
Estanqueidad IP69k (EN60529)

Categories: ,

ESPECIFICACIONES
Cargas nominales (Ln) 18-20-25-30-35-40-50 t
Clase de precisión C4 n. OIML
Carga mínima 0 kg
Carga de servicio 120 %Ln
Cargas límite 150 %Ln
Error combinado <±0.017 %Sn
Error repetibilidad <±0.015 %Sn
Error de fluencia (30 minutes) <±0.016 %Sn
Límites de temperatura -30... +70 ºC
Sensibilidad nominal (Sn) 2 mV/V ±1%
Tensión de alimentación nominal 10 V
Tensión de alimentación máxima 15 V
Resistencia de entrada 800Ω ± 2%
Resistencia de salida 700 ± 3Ω
Desequilibrio inicial ±2 %Sn
Resistencia de aislamiento > 5000 MΩ
Deformación máxima (at Ln) 0.6 - 1 mm
In (+) Longitud de cable 18 m

Capacidades 18-50 t
Protección IP69K
Verificable

Carga nominal – In (T) Clase de precisión n. OIML y = emax / vmin Material Protección IP Metrología legal
18 C4 15000 Acero inoxidable 69k M
20 C4 15000 Acero inoxidable 69k M
25 C4 15000 Acero inoxidable 69k M
30 C4 15000 Acero inoxidable 69k M
35 C4 15000 Acero inoxidable 69k M
40 C4 15000 Acero inoxidable 69k M
50 C4 15000 Acero inoxidable 69k M

ficha G8R-CP

Download(661 KB)

Related products

La entrada G8R-CP se publicó primero en Basculas Guadalquivir.

]]> https://www.basculasguadalquivir.com/producto/g8r-cp/feed/ 0 1981 GTC https://www.basculasguadalquivir.com/producto/gtc/ https://www.basculasguadalquivir.com/producto/gtc/#respond Sun, 21 May 2023 21:30:02 +0000 https://basculas.serviciosytelecom.es/basculas/?post_type=product&p=1978 Célula a compresión con un rango de capacidades de 500 kg a 30 toneladas. Ideal para bancos de ensayo y prensas de verificación.

Célula de carga de compresión
Soporte elástico de acero inoxidable
Sellado hermético
Estanqueidad IP68 (EN60529)

La entrada GTC se publicó primero en Basculas Guadalquivir.

]]>

GTC

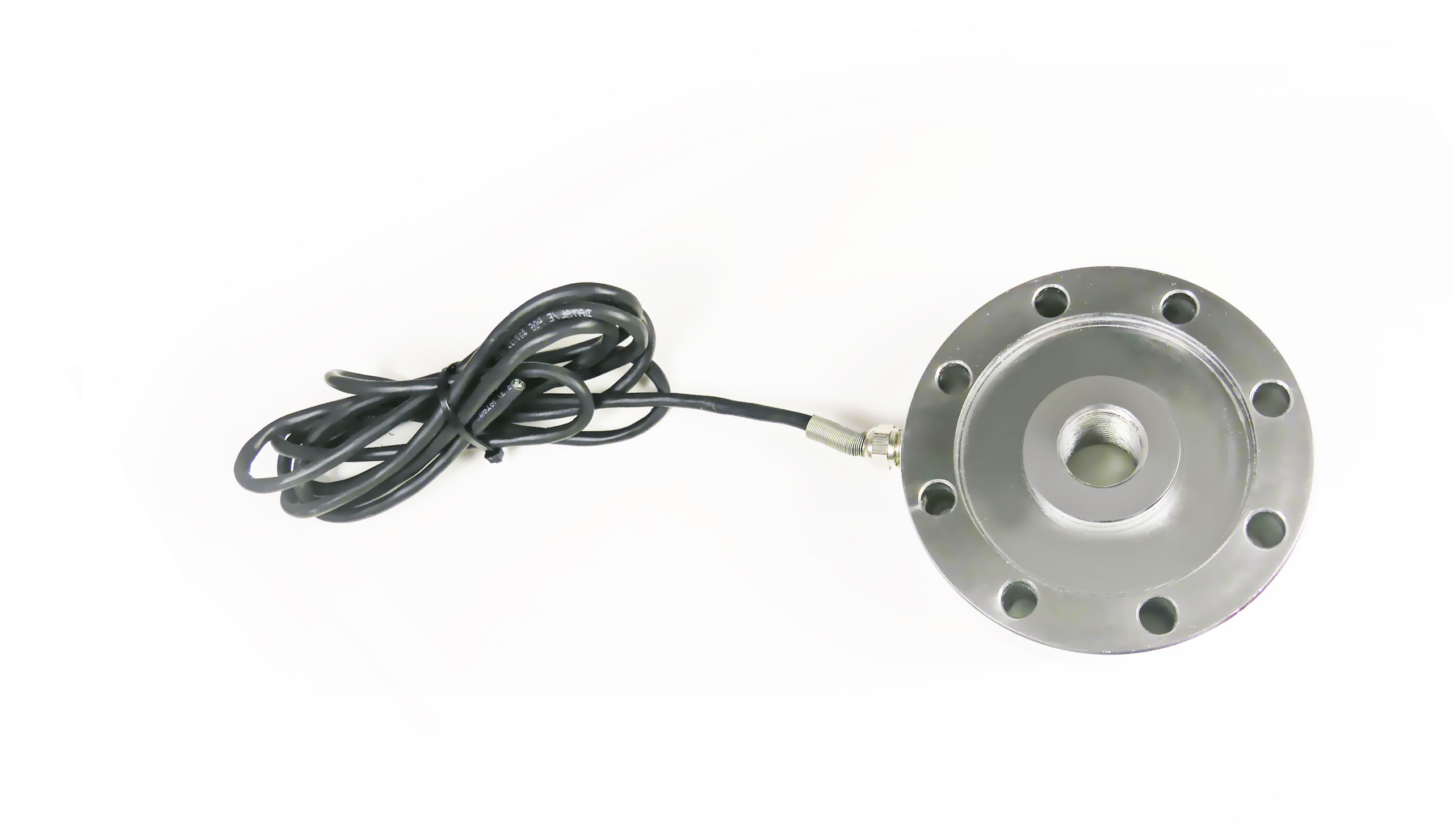

Célula a compresión con un rango de capacidades de 500 kg a 30 toneladas. Ideal para bancos de ensayo y prensas de verificación.

Célula de carga de compresión
Soporte elástico de acero inoxidable
Sellado hermético
Estanqueidad IP68 (EN60529)

Categories: ,

ESPECIFICACIONES
Carga nominal (Ln) 500-1000-2000-2500-5000-7500-1000-20000-30000 kg
Número máximo divisiones 1000/2000
Resistencia de entrada 766Ω±2%
Resistencia de salida 700±3Ω
Rango de alimentación 5..12 V
Sensibilidad nominal 2mV/V
Temperatura de trabajo -10 a +50ºC
Carga máxima 150% (N.L.)
Carga de rotura > 200 % (N.L.)
Tolerancia de la sensibilidad +/- 0.1% (N.L.)
Deriva térmica sensibilidad (-10...+40ºC) <+/-0.001%/ºC
Deriva térmica del cero (-10...+50ºC) <+/-0.002%/ºC
Error máximo combinado <+/- 0.02 (N.L.)
Creep en 30’ a 20ºC +/- 0.02%
Longitud del cable 5 m
Conexión eléctrica 4 hilos

Capacidades 0,5 - 30 t
Protección IP68
Verificable

Carga nominal – In (T) Clase de precisión n. OIML y = emax / vmin Material Protección IP Metrología legal
0.5 C1 / C2 7500 Acero inoxidable 68 M
1 C1 / C2 7500 Acero inoxidable 68 M
2 C1 / C2 7500 Acero inoxidable 68 M
2.5 C1 / C2 7500 Acero inoxidable 68 M
5 C1 / C2 7500 Acero inoxidable 68 M
7.5 C1 / C2 7500 Acero inoxidable 68 M
10 C1 / C2 7500 Acero inoxidable 68 M
20 C1 / C2 7500 Acero inoxidable 68 M
30 C1 / C2 7500 Acero inoxidable 68 M

ficha GTC

Download(329 KB)

Related products

La entrada GTC se publicó primero en Basculas Guadalquivir.

]]> https://www.basculasguadalquivir.com/producto/gtc/feed/ 0 1978 GTD https://www.basculasguadalquivir.com/producto/gtd/ https://www.basculasguadalquivir.com/producto/gtd/#respond Sun, 21 May 2023 21:26:10 +0000 https://basculas.serviciosytelecom.es/basculas/?post_type=product&p=1975 Célula a compresión con un rango de capacidades de 2.5 a 30 toneladas. Ideal para ser usada en el pesaje en silos, tanques y otros recipientes de características similares.
Célula de carga de compresión
3000 divisiones OIML R60 clase C.
Construcción acero inoxidable
Sellado hermético
Soporte elástico de acero inoxidable
Estanqueidad IP68 (EN 60529)

La entrada GTD se publicó primero en Basculas Guadalquivir.

]]>

GTD

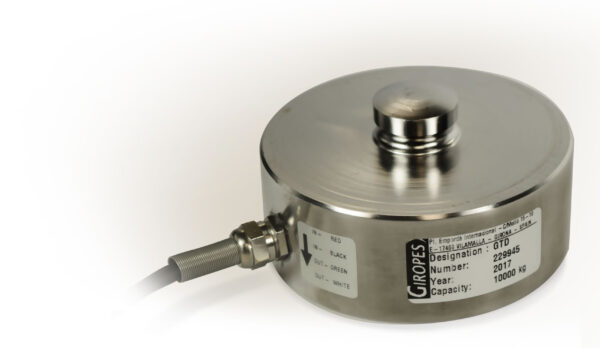

Célula a compresión con un rango de capacidades de 2.5 a 30 toneladas. Ideal para ser usada en el pesaje en silos, tanques y otros recipientes de características similares.
Célula de carga de compresión
3000 divisiones OIML R60 clase C.
Construcción acero inoxidable
Sellado hermético
Soporte elástico de acero inoxidable
Estanqueidad IP68 (EN 60529)

Categories: ,

ESPECIFICACIONES
Carga nominal (Ln)
2500-3000-5000-7500-10000-12500-20000-25000-
30000 kg
Clase de precisión 1000/3000 n. OIML
Carga mínima 0 %Ln
Carga de servicio 150 %Ln
Carga límite 200 %Ln
Error combinado <±0.017 %Sn (1)
Error repetibilidad <±0.015 %Sn
Efecto de la temperatura:
en el cero en la sensibilidad
<±0.01 %Sn/5ºk
<±0.006 %Sn/5ºk
Error de fluencia (30 minutos) <±0.016 %Sn
Compensación de la temperatura -10... 40 ºC
Límites de temperatura -20... 50 ºC
Sensibilidad nominal (Sn) 2 ± 0.1% mV/V (2)
Tensión de alimentación nominal 10
Tensión de alimentación máxima 15
Resistencia de entrada 766±10%
Resistencia de salida 700±10%
Desequilibrio inicial < ±2
Resistencia de aislamiento > 5000
Deformación máxima 0.2-0.4

Capacidades 2,5 - 30 t
Protección IP68

Carga nominal – In (T) Clase de precisión n. OIML y = emax / vmin Material Protección IP Metrología legal
2.5 C3 10000 Acero inoxidable 68 -
3 C3 10000 Acero inoxidable 68 -
5 C3 10000 Acero inoxidable 68 -
7.5 C3 10000 Acero inoxidable 68 -
10 C3 10000 Acero inoxidable 68 -
12.5 C3 10000 Acero inoxidable 68 -
20 C1 6000 Acero inoxidable 68 -
25 C1 6000 Acero inoxidable 68 -
30 C1 6000 Acero inoxidable 68 -

ficha GTD

Download(430 KB)

Related products

La entrada GTD se publicó primero en Basculas Guadalquivir.

]]> https://www.basculasguadalquivir.com/producto/gtd/feed/ 0 1975 G8R https://www.basculasguadalquivir.com/producto/g8r/ https://www.basculasguadalquivir.com/producto/g8r/#respond Sun, 21 May 2023 21:21:11 +0000 https://basculas.serviciosytelecom.es/basculas/?post_type=product&p=1971 Célula a compresión de alta capacidad para básculas de camiones. Tiene la posibilidad de ser instalada bajo viga para algunos modelos de báscula puente y complementar con cable de célula blindado para aportarle protección.

Célula de carga a compresión
Célula de compresión pendular
Construcción en acero inoxidable
4000 divisiones OIML R60 clase C
Sellado hermético soldadura láser
Protegida contra descarga eléctrica mediante descargadores de gas
Estanqueidad IP69k (EN60529)

La entrada G8R se publicó primero en Basculas Guadalquivir.

]]>

G8R

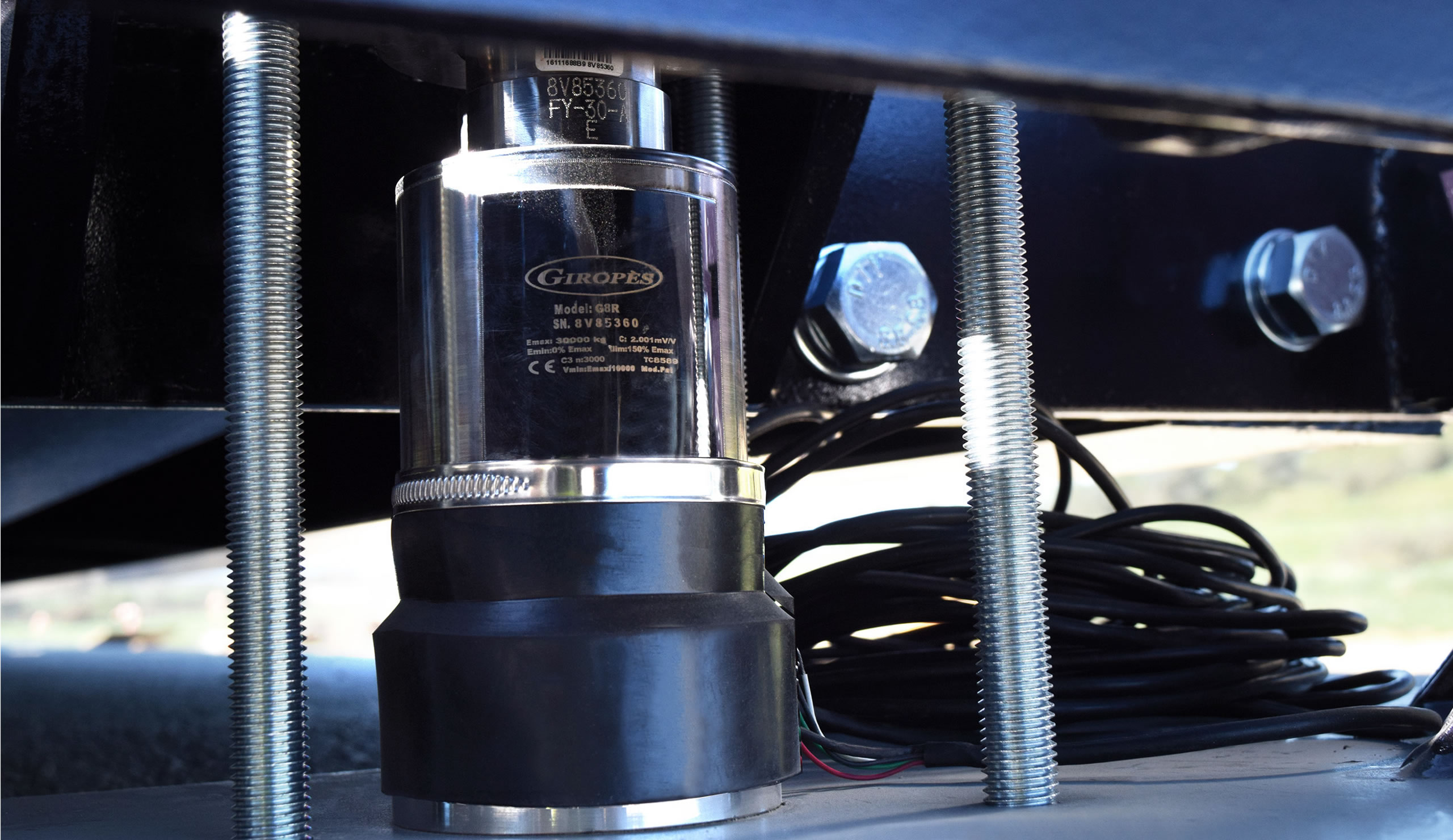

Célula a compresión de alta capacidad para básculas de camiones. Tiene la posibilidad de ser instalada bajo viga para algunos modelos de báscula puente y complementar con cable de célula blindado para aportarle protección.

Célula de carga a compresión
Célula de compresión pendular
Construcción en acero inoxidable
4000 divisiones OIML R60 clase C
Sellado hermético soldadura láser
Protegida contra descarga eléctrica mediante descargadores de gas
Estanqueidad IP69k (EN60529)

Categories: ,

ESPECIFICACIONES
Cargas nominales (Ln) 18-20-25-30-35-40-50 t
Clase de precisión C4 n. OIML
Carga mínima 0 kg
Carga de servicio 120 %Ln
Cargas límite 150 %Ln
Error combinado <±0.017 %Sn
Error repetibilidad <±0.015 %Sn
Error de fluencia (30 minutes) <±0.016 %Sn
Límites de temperatura -30... +70 ºC
Sensibilidad nominal (Sn) 2 mV/V ±1%
Tensión de alimentación nominal 10 V
Tensión de alimentación máxima 15 V
Resistencia de entrada 800Ω ± 2%
Resistencia de salida 700 ± 3Ω
Desequilibrio inicial ±2 %Sn
Resistencia de aislamiento > 5000 MΩ
Deformación máxima (at Ln) 0.6 - 1 mm
In (+) Longitud de cable 18 m

Capacidades 18-50 t
Protección IP69K
Verificable

Carga nominal – In (T) Clase de precisión n. OIML y = emax / vmin Material Protección IP Metrología legal
18 C4 15000 Acero inoxidable 69k M
20 C4 15000 Acero inoxidable 69k M
25 C4 15000 Acero inoxidable 69k M
30 C4 15000 Acero inoxidable 69k M
35 C4 15000 Acero inoxidable 69k M
40 C4 15000 Acero inoxidable 69k M
50 C4 15000 Acero inoxidable 69k M

ficha G8R

Download(351 KB)

FICHA TÉCNICA G8R

Download(474 KB)

G8R
